在電路防護領域，TVS二極管和ESD靜電防護管經常被提及，但兩者的功能與設計目標存在明顯差異。若不合理選型，輕則影響信號完整性，重則導致器件無法提供有效保護。

一、TVS與ESD二極管的功能本質有何不同？

雖然兩種器件都屬于瞬態抑制類半導體元件，但作用范圍和響應機制大不相同。TVS二極管設計之初就是為了抵御高能量的過電壓脈沖，比如雷擊、電源浪涌、工業瞬態電壓等，適合部署在電源輸入或功率線端。而ESD管則專門用于靜電放電防護，針對人體或設備接觸時瞬間釋放的微小能量進行快速鉗位，主要出現在高速數據信號線上。

二、核心參數對比：不能只看電壓值

1. 電流處理能力

TVS器件具備很高的浪涌電流承載能力，一般在幾十安培甚至數百安培之間，是電力級別的應對方案；而ESD管則只需承受數納秒內幾安培的電流峰值。

2. 響應速度

ESD管的響應速度更快，通常在皮秒級別，有利于第一時間鉗位靜電沖擊；TVS雖然略慢，但納秒級響應也足以應對雷電等大脈沖場合。

3. 電容特性

TVS二極管的寄生電容偏大，可能影響高速信號完整性；ESD管專門優化了這一點，部分型號電容低至0.3pF，適配USB 3.1、HDMI 2.0等高速接口。

4. 電壓范圍

TVS器件支持寬電壓覆蓋，從5V到數百伏均有型號；ESD管則常用于3.3V或5V系統，因此工作電壓必須嚴格匹配目標電路。

三、典型應用環境：選錯了容易出問題

1. 電源入口端

如工業控制器、安防設備、通信模塊的DC輸入端，推薦使用TVS二極管吸收雷擊或電網切換引起的浪涌，保護后級電源轉換模塊。

2. 高頻信號接口

USB、HDMI、LVDS、CAN總線等接口中，ESD管是首選。其低電容特性可避免對信號造成反射或損耗，保持通信質量。

3. 組合使用方案

在一些復合電磁威脅環境下，常會采用“TVS+ESD”混合防護策略。例如PLC的RS485接口，同時部署TVS器件吸收能量波動，并用ESD管鉗制靜電上沖。

4. 便攜或高密度設備

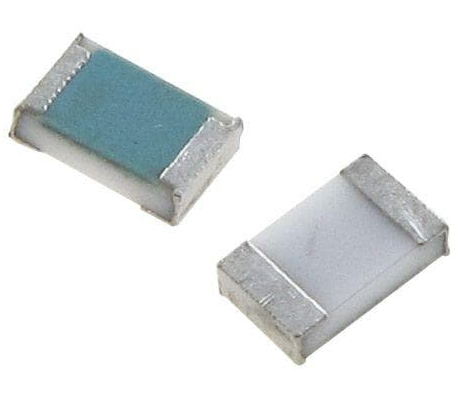

對結構空間受限的終端設備（如智能手表、藍牙耳機），小尺寸封裝的ESD器件更為適合，0402或SOD-923封裝可實現貼片級防護。

5. 車規與高溫應用

若涉及車輛、戶外通訊、工業熱源等應用場景，建議使用高溫陶瓷封裝TVS或ESD器件，其最高工作溫度可達150攝氏度以上。

四、誤用后果及規避建議

在項目設計中，如果將TVS誤用在高速數據信號線上，很容易因寄生電容過大而導致眼圖閉合、信號畸變，最終通信異常。而若將ESD管用于電源線路防雷，則因其承受電流能力不足，可能出現擊穿失效，甚至起火燒毀。因此，建議工程師在器件選型初期，務必查閱完整規格書，尤其關注Vbr、Cl、Ipp等關鍵參數是否符合應用要求。

總結

TVS與ESD器件雖都用于瞬態過壓防護，但各自面對的是截然不同的威脅類型。TVS更偏重于大能量、較慢響應的大電流浪涌防護；而ESD則以極短時間、極小能量的靜電釋放為目標。理解其應用邊界，選用合適封裝和參數的器件，是每一位硬件工程師不可忽視的基礎功課。
