在電子系統設計過程中，功率二極管因其承載能力強、導通性能穩定而被廣泛用于整流、電源管理及保護電路中。然而，伴隨電流通過二極管時所產生的功耗，不僅影響整體能效，還可能帶來熱管理挑戰。因此，精準地估算功率二極管的功耗，對于提升電路可靠性與系統穩定性具有重要意義。

一、功率損耗的主要組成

功率二極管的功耗主要包括以下兩個部分：

1. 導通功耗（P_F）：當二極管處于導通狀態時，電流通過其PN結所產生的壓降會造成功率消耗。

2. 反向漏電損耗（P_R）：在二極管承受反向電壓時，少量的漏電流仍會通過器件產生微小功耗，盡管數值較小，但在高溫或高壓應用中不容忽視。

二、關鍵參數與計算公式

1. 正向壓降（V_F）

二極管導通時的壓降通常由器件規格書給出，一般在0.7V至1.2V之間（硅管）。對于肖特基二極管，V_F更低，通常在0.3V至0.5V之間。

導通功耗可通過公式：

P_F = V_F × I_F(avg)

其中，I_F(avg)為正向平均電流。這個值常依據負載特性與工作周期確定。

2. 漏電流（I_R）與反向電壓（V_R）

在關斷狀態下，二極管仍存在反向漏電流，與反向電壓乘積構成反向功耗：

P_R = V_R × I_R

漏電流在常溫時一般極小（nA級），但在高溫下可能上升數倍，某些高速或高壓場景下需特別關注。

3. 工作頻率與通斷周期

若二極管用于開關電路，需考慮其在一個周期內的導通時間占比（占空比D），則平均功耗可表達為：

P_avg = V_F × I_F(peak) × D

此公式更適用于脈沖整流或PWM控制系統中，能更精準地反映瞬態工作下的真實熱損。

三、典型案例解析

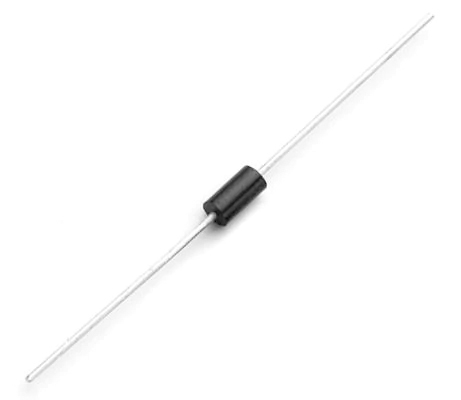

以一顆1N5408二極管為例，設其正向壓降為1.1V，平均電流為2A，導通時間占總周期的70%。則導通功耗約為：

P_F = 1.1V × 2A × 0.7 = 1.54W

若該二極管工作在高溫環境（如70°C），其漏電流從25°C時的5μA可能上升至幾十微安，此時P_R約為：

P_R = 100V × 50μA = 5mW

最終總功耗P_Total ≈ 1.54W + 0.005W ≈ 1.545W

四、溫升與熱管理聯動

功耗計算不僅是為了評估效率，更重要的是為散熱設計提供依據。根據熱阻（R_θJA）可估算器件結溫：

T_J = T_A + (P_Total × R_θJA)

若T_J超出器件額定范圍，需增加散熱片或使用熱導膠輔助降溫。

五、總結與應用建議

1. 精確選取V_F和I_F值，依據實際工作電流和環境溫度，不應僅參考數據表中典型值。

2. 高頻應用中應優先選擇恢復時間短、漏電流低的二極管型號。

3. 溫度對漏電流影響顯著，建議評估極端溫度下的總功耗水平。

4. 功耗估算后應結合實際應用的熱設計裕量，避免超出熱容極限。

5. 若系統對效率要求高，可考慮用MOSFET替代傳統整流二極管。

通過全面理解功率二極管的參數與功耗特性，不僅有助于選擇更適配的器件，還能在系統設計中實現性能與可靠性的雙重保障。
