在現代電子產品設計中，靜電放電（ESD）已成為影響系統可靠性和穩定性的重要隱患。特別是在高速通信、微處理器、傳感器、電源接口等敏感節點上，一次瞬間的ESD沖擊可能導致功能紊亂甚至器件永久損壞。因此，選用合適的ESD保護器件，對于提升整機抗擾性具有重要意義。

一、了解ESD對電子系統的潛在威脅

靜電放電通常由人體、環境或設備內部積累的靜電釋放形成，其電壓可能高達數千伏，且上升沿極陡，峰值電流極大。對低壓驅動、微功耗或高頻信號線路而言，即使一次看似微弱的放電，也可能引發芯片內的柵極擊穿或邏輯異常。ESD的影響往往是隱蔽而積累的，必須在設計階段提前部署保護機制。

二、明確選型需遵循的四個基本原則

第一，匹配系統工作電壓。ESD保護器件的擊穿電壓（Vbr）應高于信號線或電源線的最大工作電壓，同時又不宜過高，以免延遲響應或失去保護能力。第二，重視箝位電壓的高低。器件導通時的箝位電壓（Vc）越低，越能在靜電沖擊過程中保護下游器件不被過壓損傷。第三，低電容需求。特別是在高速數據信號應用中，ESD器件的寄生電容必須盡量降低，避免對信號完整性造成干擾。第四，響應速度足夠快。優質TVS二極管的響應時間通常在納秒級，能夠在ESD波形初期迅速導通，從而截斷能量傳導路徑。

三、重點關注的技術參數解讀

在選型過程中，以下參數不容忽視：

1. 工作電壓（Vrwm）：確保ESD器件在正常工作狀態下維持高阻狀態。

2. 擊穿電壓（Vbr）：當電壓超過該值時，器件開始導通進入保護狀態。

3. 箝位電壓（Vc）：ESD發生時，器件將電壓限制在該值以下，防止損壞負載。

4. 峰值脈沖電流（Ipp）：器件能承受的一次最大ESD電流能力。

5. 結電容（Cj）：影響信號完整性的主要參數之一，尤其對高速接口敏感。

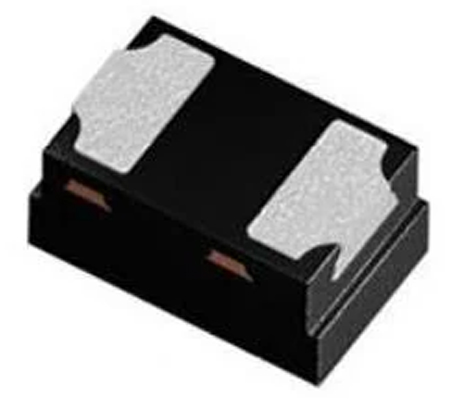

6. 封裝類型：決定器件的尺寸、熱阻、布線兼容性等因素，常見有SOD-323、SOT-23、DFN等封裝。

四、封裝與布局設計同樣不可忽略

除了電氣參數，封裝形式與PCB布局設計同樣對防護效果有重要影響。貼片封裝適合高密度布板，可縮短保護器件與信號線之間的路徑，降低引線電感帶來的延遲。布局時應將ESD器件盡量靠近接口或保護點，確保在放電初期能第一時間導通。此外，應注意地線連接的低阻抗，提升器件吸能后的釋放效率。

五、推薦典型應用場景與器件選擇

1. USB、HDMI等高速接口：選用低電容TVS陣列器件，如ESD5302、TPD4E1U06。

2. 電源線輸入端口：適配耐高能量浪涌的TVS管，如SMBJ系列、SMAJ系列。

3. 觸摸屏和傳感器電路：使用小封裝、快速響應型低電容器件。

4. 無線通信模塊：需選擇不影響RF性能的超低Cj器件。

總結

ESD防護是一項系統性工作，涉及器件參數、電路拓撲、封裝工藝與布線布局等多個維度。合理的選型不僅提升設備的靜電承受力，更有助于通過EMC測試和增強產品的一致性表現。隨著電子系統持續向高頻高速、低功耗發展，靜電保護器件的選型策略也需要不斷與時俱進。掌握核心參數，結合實際應用場景精細選擇，是實現有效防護的關鍵所在。
