晶體材料的使用在現代電子器件的制造過程中非常重要。無論是集成電路的核心結構，還是各種高效器件的應用，晶體材料在科學技術的發展中都發揮著不可替代的作用。隨著晶體材料的不斷進步，晶體材料的種類和應用場景不斷增加。其在電子工業中的重要作用和廣闊前景使其成為科學和工業研究的焦點。

一、晶體材料的定義與特性

晶體材料通常是指原子或分子在三維空間中按一定規則排列的物質。由于這些獨特的晶體材料，晶體材料具有獨特的電學、光學、熱學性質，廣泛應用于半導體、光電器件、傳感器等領域。硅、碳化硅、氮化鎵等晶體材料已成為現代電子器件必不可少的核心材料。

二、電子工業的基石

硅晶體是電子工業中最常見的半導體材料。從計算機到智能手機再到消費電子產品，硅晶體是集成電路的核心材料，幾乎無處不在用于處理器和存儲芯片的生產。硅晶體的小型化、更高功能和更高性能已成為電子技術發展的主要驅動力，并且由于制造成本低、轉換效率高和強度高，它們也被用于太陽能電池應用。目前硅晶體占據主導地位。

由于光伏技術的不斷創新，硅晶體在太陽能電池領域的使用不斷增加。從傳統的地面太陽能發電廠到住宅屋頂?shù)姆植际教?yáng)能發電系統，硅基太陽能電池正在贏得市場份額。

三、碳化硅和氮化鎵：推動高效電子器件的變革

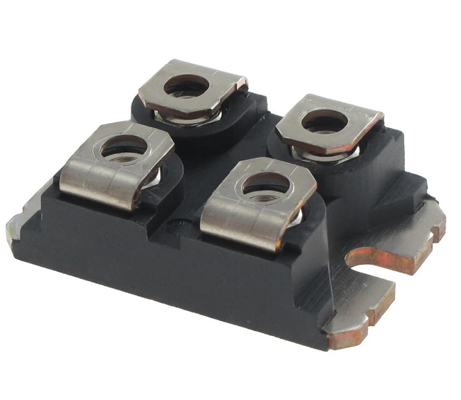

除了硅晶體之外，碳化硅（SiC）和氮化鎵（GaN）等寬帶隙半導體材料的興起也帶來了新的可能性，開啟了高效電子器件的應用之路。碳化硅具有高擊穿場強和導熱性，使其成為高功率和高溫環境的理想選擇。在電力電子、交通、能源等領域使用碳化硅基功率器件可以顯著提高效率，改善系統性能并減少能源損失，特別是在電動汽車、電力傳輸和可再生能源領域。碳化硅的應用可能性非常廣泛。

氮化鎵極高的電子遷移率和寬帶隙使其成為高頻和高功率應用的重要材料。氮化鎵在5G通訊技術、高頻雷達、衛星通訊等方面的應用前景廣闊。

四、晶體材料的未來展望

隨著技術的不斷發展，晶體材料的應用前景正在不斷擴大。從智能手機到智能家居，從汽車電子到航空航天工程，晶體材料正在發揮著越來越重要的作用。在量子計算、人工智能、5G通信等新興領域，晶體材料將繼續發揮不可替代的研究作用。量子計算技術的發展日益成為電子行業的研究熱點。量子計算機需要對量子點進行極其精確的控制，而該領域的量子點材料往往基于高純度、高質量的晶體材料。硅、碳化硅、氮化鎵等晶體材料的研究構成量子計算突破的基礎。

同時，隨著人工智能的快速發展，電子設備的計算能力和存儲能力對晶體材料提出了更高要求。滿足這一需求，新型晶體材料將在集成電路、存儲器、傳感器等元器件制造中發揮更加重要的作用，并推動智能設備向智能化、小型化、高性能化方向發展。

晶體材料不僅是現代電子設備的核心部件，也是未來電子技術發展的基礎。從硅晶體到碳化硅、氮化鎵等新材料，它們?cè)趲椭岣唠娮悠骷阅堋⒔档湍芎暮蛿U(kuò)大其應用范圍方面發揮著關鍵作用。隨著科學技術的不斷發展，晶體材料在電子行業的應用越來越廣泛，未來的電子產品將朝著日益高效、環保、更加智能的方向發展。
