在功率電子設計領域，隨著SiC MOSFET器件的快速普及，如何有效保障其門極的安全，已成為工程師們關注的重點問題。尤其在高壓、大功率及高頻應用場景下，門極易受到電源瞬態、電磁干擾及負載切換等因素的威脅。針對這一痛點，近年來非對稱瞬態抑制（TVS）技術的出現，為SiC MOSFET門極的可靠保護提供了全新的解決思路。

一、為何SiC MOSFET門極需要特殊保護？

SiC MOSFET相比傳統硅器件，具備開關速度更快、耐壓能力更高、導通損耗更低等優勢，但這也帶來了門極易受干擾的設計挑戰。特別是在實際應用中，門極信號線往往承受來自外部環境的瞬態干擾，如：

- 開關動作帶來的電感尖峰

- 電動汽車系統中的電池負載突變

- 工業變頻驅動時的高dv/dt效應

- 高速硬切換過程中產生的電磁脈沖

- 電源輸入端的雷擊浪涌或快速瞬變

若沒有合適的門極保護手段，這些因素極有可能導致SiC MOSFET門極過壓損壞、性能退化或壽命縮短。

二、非對稱瞬態抑制技術的核心優勢

傳統的TVS二極管大多采用對稱設計，在Si MOSFET或邏輯電路中應用較多。但針對SiC MOSFET的獨特特性，非對稱TVS技術的出現，帶來了如下幾大突破：

1. 正向與反向鉗位電壓差異化

非對稱TVS允許工程師根據SiC MOSFET門極的最大允許正負電壓，靈活定制正向和反向的鉗位閾值。例如，+18V與-5V的門極安全區間，傳統對稱TVS難以兼顧，而非對稱設計則可輕松實現。

2. 限制負向過壓的極致防護

在SiC器件的關斷控制中，常使用負VGS抑制寄生開啟，非對稱TVS可確保負壓鉗位在安全范圍，避免意外觸發或擊穿。

3. 快速響應瞬態干擾

非對稱TVS具有極快的響應時間，可在亞納秒級迅速導通，有效吸收外部沖擊，保護門極驅動器不受高壓瞬態干擾。

4. 超低電容，兼顧高速信號完整性

對于高頻應用場景，非對稱TVS在保證保護能力的同時，其超低電容特性不會影響驅動信號的質量，減少波形畸變。

應用案例示范：非對稱TVS在SiC MOSFET門極的實戰布局

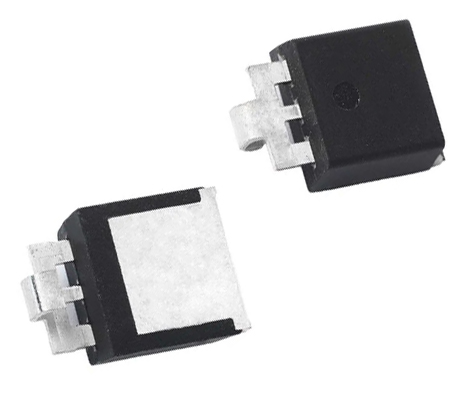

以Littelfuse品牌推出的TPSMBxx05系列非對稱TVS二極管為例，在英飛凌1200V SiC MOSFET門極保護的實際工程中，該系列TVS被廣泛采用。其典型電氣特性如下：

- 正向擊穿電壓范圍：15V ~ 20V

- 反向擊穿電壓固定：5V

- 峰值脈沖電流能力：正向18.6A ~ 24.6A，反向可達60A

- 峰值功率承受能力：600W（25℃，10/1000μs波形）

設計工程師在布線時，通常將TVS二極管直接并聯于SiC MOSFET門極與源極之間，在布局上注意最小化寄生電感，提高保護速度。

三、全新保護方案的技術價值

相較于傳統由多顆齊納二極管串并聯組合的門極保護方式，采用單顆非對稱TVS的設計帶來了更高的集成度與更小的PCB占用面積，同時：

- 降低器件數量

- 簡化物料管理

- 減少工藝復雜度

- 提升系統可靠性

特別適用于電動汽車（EV）、工業變頻、電源模塊、服務器電源、儲能系統等對器件壽命與穩定性要求極高的領域。

總結

非對稱瞬態抑制技術，作為SiC MOSFET門極保護的新興方案，正逐漸成為電源設計工程師的優選工具。其精準的電壓鉗制能力、快速響應特性以及優異的可靠性，使其在高端電力電子設計中展現出強大的應用潛力。未來，隨著SiC技術的持續發展，非對稱TVS的創新設計或將成為門極保護的主流方案之一，為高性能功率器件的安全運行保駕護航。
