晶閘管作為現代電力電子領域的重要元件，廣泛應用于功率控制、電機驅動、整流器和電子開關等領域。其獨特的工作特性使其成為高效的電流控制器件，能夠在高電壓和大電流環境下穩定運行。

一、晶閘管的基本結構

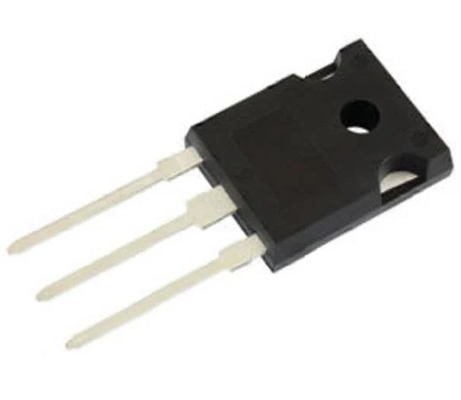

晶閘管（Thyristor）是一種由四層半導體材料構成的三端器件，其內部結構呈P-N-P-N排列。它擁有三個主要端子：

- 陽極（A，Anode）：連接電源的高電位端。

- 陰極（K，Cathode）：連接負載或電源的低電位端。

- 門極（G，Gate）：用于觸發晶閘管導通的控制端。

與傳統二極管不同，晶閘管能夠在特定條件下保持導通狀態，即使門極信號消失，也不會立即關斷。這一特性使其適用于需要穩定控制電流的場合，如交流調光器、電機速度調節和電子開關電路。

二、晶閘管的工作原理

晶閘管的導通和關斷依賴于外部電壓和電流的變化，其工作狀態主要分為以下兩種：

1. 阻斷狀態（Off-State）

當陽極電壓高于陰極但門極未接收到觸發信號時，晶閘管內部仍處于高阻態，電流無法通過。這種狀態下，晶閘管相當于一個斷開的開關，只有在適當的觸發條件下才會導通。

2. 導通狀態（On-State）

一旦門極施加正向觸發脈沖，晶閘管內部的P-N-P-N結構會發生載流子注入，使其迅速進入低阻態，形成持續導通的狀態。即使門極信號被移除，晶閘管仍會保持導通，直至電流降至一定的保持電流（Holding Current）以下，或者電路中斷。

在直流電路中，晶閘管一旦被觸發導通，必須通過切斷電源或降低電流至保持電流以下才能關斷。而在交流電路中，由于電流周期性變化，每次電流過零時，晶閘管都會自動關斷，因此其在交流電源控制中尤為重要。

三、晶閘管的主要特性

晶閘管的應用廣泛，與其獨特的特性密不可分。以下是其主要特性：

1. 單向導通性：當陽極相對于陰極加正電壓并觸發門極后，晶閘管才會導通，并持續導通至電流下降至保持值以下。

2. 門極觸發特性：僅需短時間的門極脈沖即可觸發導通，適用于脈沖觸發控制系統。

3. 自鎖特性：即使門極信號消失，只要負載電流未降至保持電流以下，晶閘管仍能保持導通。

4. 高耐壓、高耐流能力：通常可承受上千伏的電壓和數百安培的電流，適用于高功率電路。

四、晶閘管的應用領域

由于其優異的電流控制能力，晶閘管被廣泛應用于以下領域：

- 交流電壓調節：如燈光調光器、電暖器溫控、風扇調速等，通過控制觸發角度來調節輸出功率。

- 直流電機控制：用于調速、啟停控制，可實現軟啟動和穩態控制，提高電機使用壽命。

- 整流與逆變：晶閘管廣泛應用于電源轉換電路，可將交流電整流為直流電，或通過可控整流橋、斬波電路調節電壓輸出。在電力系統中，它用于穩壓、調速和功率控制，提高能源利用效率。

- 電力電子保護：晶閘管可用于過流和過壓保護電路，作為電子開關或快速斷路器，在電路異常時迅速切斷電流，防止設備損壞，提高系統的安全性和穩定性。

五、典型電路分析

1. 晶閘管觸發電路

為了觸發晶閘管，常使用脈沖觸發電路。一個簡單的觸發電路通常包括一個電阻、電容和觸發開關。當開關閉合時，門極獲得足夠的觸發電流，晶閘管導通。

2. 晶閘管交流調壓電路

在交流調光器或風扇調速器中，晶閘管常與雙向可控硅（Triac）配合使用，通過改變觸發信號的相位角，控制電壓的導通時間，從而調節負載功率。

3. 晶閘管整流電路

用于直流電源供應時，晶閘管可以作為可控整流器，與二極管橋式整流器配合，通過調整觸發角度控制輸出電壓。

六、晶閘管的可靠性與散熱管理

由于晶閘管通常工作在高功率環境下，其可靠性和散熱管理至關重要。工作溫度過高會影響器件壽命，甚至導致熱失控。因此，以下措施可用于提高晶閘管的穩定性：

- 散熱片或風冷系統：降低結溫，提高可靠性。

- 限流電路：防止電流過大，避免損壞器件。

- 緩沖電路：減少電壓波動對晶閘管的沖擊，延長使用壽命。

結論

晶閘管作為現代電力電子的重要元件，憑借其優越的電流控制特性，在工業、電力和消費電子領域廣泛應用。深入理解其工作原理、觸發機制和應用場景，不僅有助于工程師設計高效電路，也為日常電力控制提供了更優解決方案。
