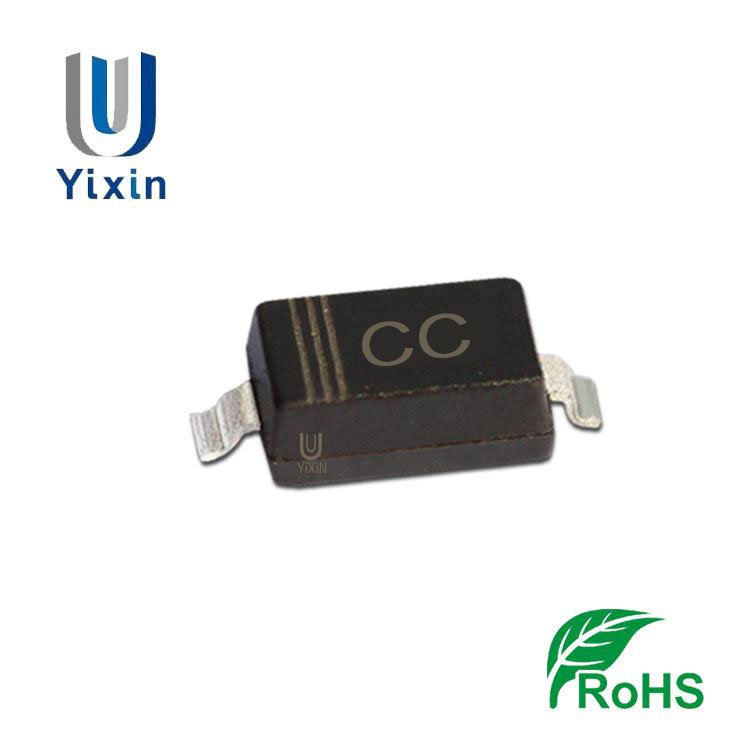

MMSZ4678貼片齊納二極管參數，MMSZ4678規格書，MMSZ4678引腳圖

壹芯微科技專業生產貼片齊納穩壓二極管MMSZ490,SOD-123封裝

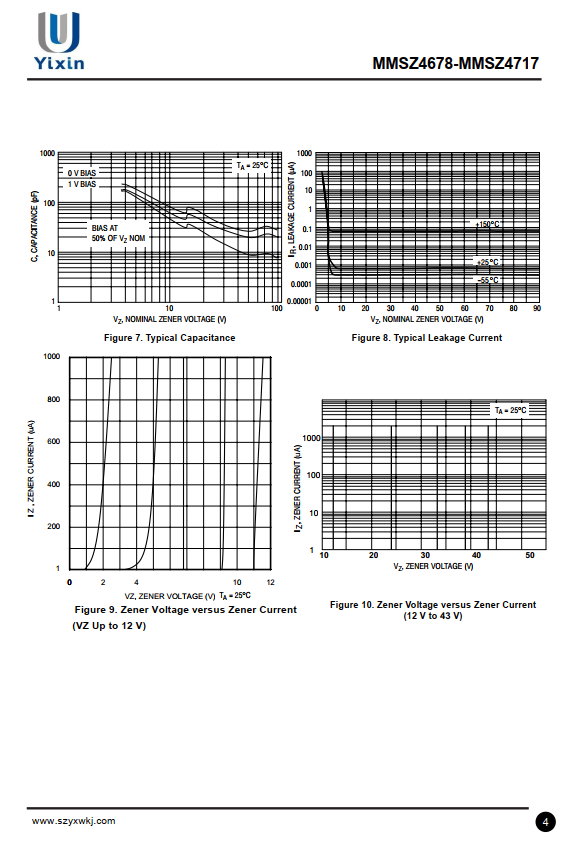

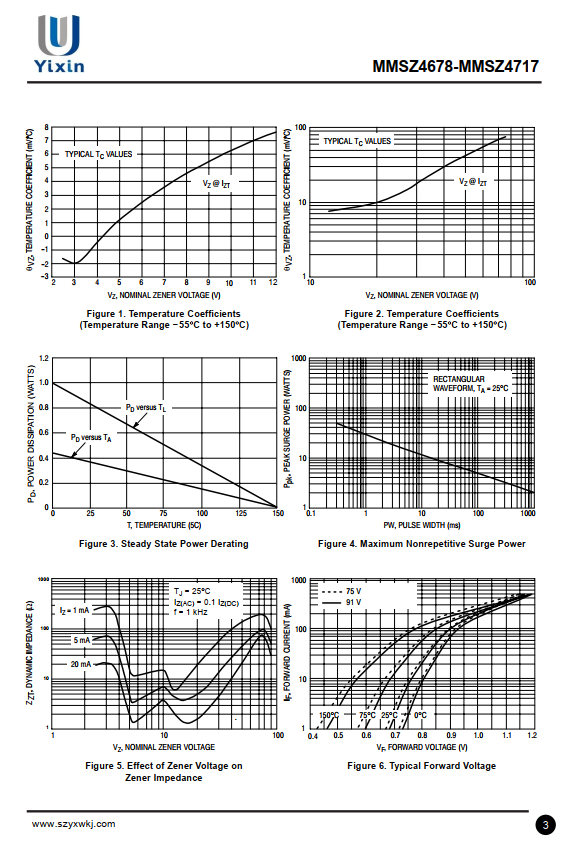

MMSZ4678 SOD-123封裝參數規格書，點擊下載查看：MMSZ46xx至MMSZ47xx SOD-123.pdf

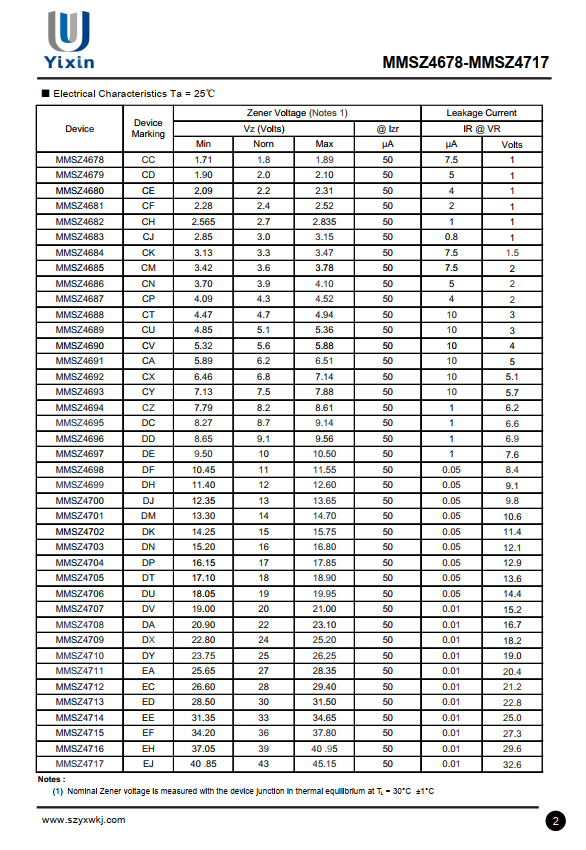

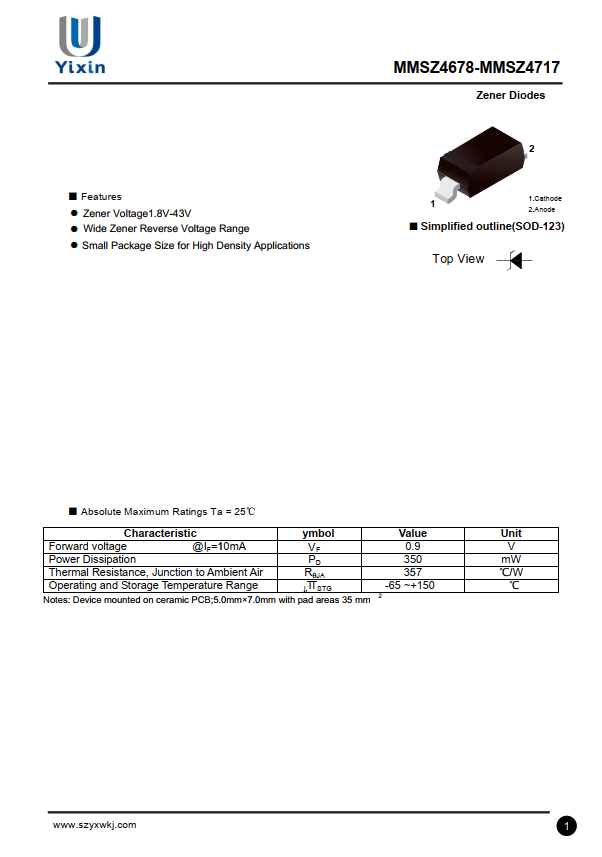

MMSZ4678 SOD-123封裝引腳規格書參數如下：

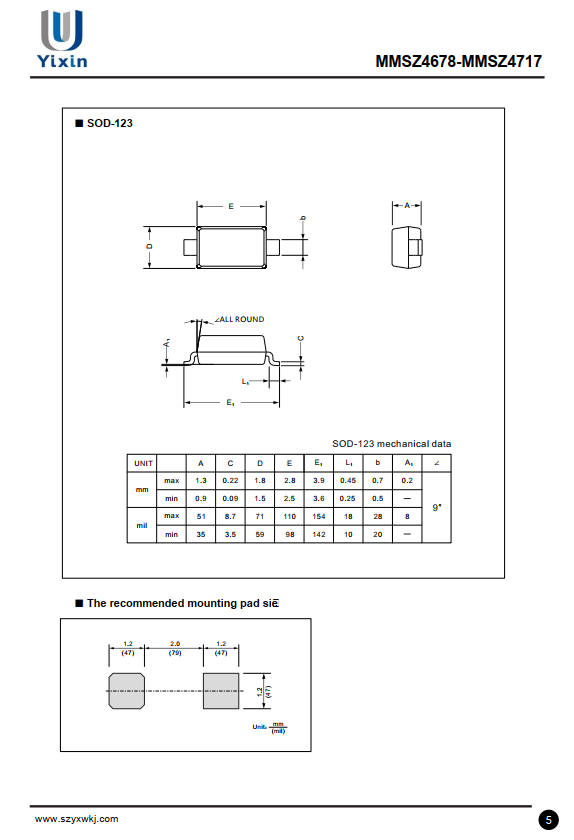

MMSZ4678 SOD-123封裝尺寸如下：

MMSZ4678 詳細參數規格

核心電氣參數

穩壓值：1.8V（±5%容差，實際范圍：1.71V-1.89V）,額定功率：500mW

測試電流：5mA，正向電壓：0.9V @ 10mA，最大反向漏電流：7.5μA @ 1V，動態阻抗：約10Ω（典型值）

物理特性

封裝類型：SOD-123表面貼裝封裝，封裝尺寸：2.84mm × 1.8mm × 1.25mm

引腳數量：2引腳，工作溫度范圍：-55℃ ~ +150℃

主要特性

高精度穩壓：±5%的電壓容差，提供精確的1.8V基準電壓

低動態阻抗：約10Ω的動態阻抗，確保良好的電壓穩定性

小型化設計：SOD-123封裝適合高密度電路板應用

典型應用

電壓調節：在電源電路中提供穩定的1.8V輸出電壓

過壓保護：保護敏感電路元件免受過高電壓損害

電壓基準源：作為ADC參考或比較器閾值電路的基準電壓

MOSFET柵極保護：防止柵極電壓過高導致器件損壞

信號調理電路：提供穩定的基準電壓生成

替代型號

MMSZ4678T1G（安森美），BZX84C1V8，MMSZ5232BT1G，BZT52C1V8

使用注意事項

必須串聯限流電阻，防止過流損壞，計算功率耗散時需考慮環境溫度影響，確保工作電流在5mA以上以獲得良好的穩壓效果，在高溫環境下使用時需適當降額使用

MMSZ4678憑借其1.8V的精確穩壓值、500mW的功率處理能力和緊湊的SOD-123封裝，廣泛應用于消費電子等領域，特別適合需要低壓穩壓和過壓保護的電路設計。
