PWM（脈沖寬度調制）由于其高效率和靈活性而廣泛應用于現代電子設備中。尤其是在功率控制、信號處理、負載驅動等場景中，場效應晶體管因其快速開關能力和低導通電阻而成為理想的解決方案。本文詳細介紹了MOS管的PWM調制控制方法，并結合實例。

一、PWM調制的基本原理

PWM調制通過改變脈沖寬度來控制信號的占空比，從而控制信號的平均值。占空比是指脈沖寬度與總周期的比值，直接影響輸出信號的平均電壓或電流。例如，調整占空比可以讓您改變電機控制器LED的亮度，還可以讓您調整電機的速度，進行精確控制。

二、MOS管的基本結構與控制

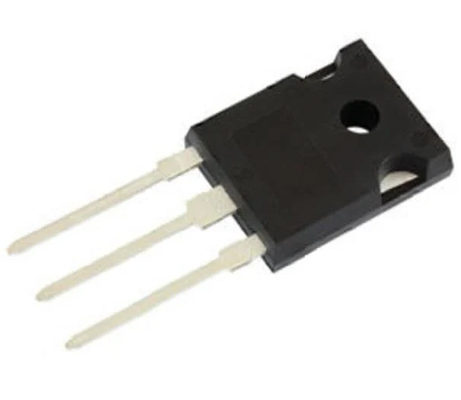

MOS管是典型的電壓控制器件，具有三個電極：源極（S）、柵極（G）和漏極（D）。MOS管可以通過改變柵極電壓來控制源極和漏極之間的電流。不同類型的MOS管雖在溝道上有所不同，但原理基本相似。當柵極電壓超過閾值電壓時，源極和漏極之間的溝道打開；對于P溝道MOS管情況相反，柵極電壓必須低于閾值才會導通。MOS管可以在很多應用場景下使用，具備獨特的優勢。

三、PWM控制MOS管的主要方法

1. PWM信號產生

PWM信號通常由微控制器或?qū)Ｓ玫腜WM控制芯片產生。通過在微控制器上設置定時器和比較器，可以生成穩定的PWM波形，具有特定頻率和占空比。

2. 柵極驅動

為了有效控制MOS管的通斷，柵極必須接收來自驅動電路的PWM信號。驅動電路的作用是提供足夠的功率對MOS管進行快速充放電，實現快速開關。驅動信號的設計非常重要，必須保證按要求的頻率穩定運行。具體連接方式根據MOS管的類型不同而有所區別，通常將MOS管的漏極接在負載的一端，源極接在電源的正極或負極（取決于N溝道或P溝道）。通過控制PWM信號，MOS管的狀態影響負載的電壓或電流，從而達到調節的目的。

3. 保護電路設計

在實際應用中，為了保護MOS管和電路的其他元件，通常需要設計保護電路，以吸收反向電壓。在驅動電路中可添加電阻器和電容器限制電流浪涌。此外，熱保護和過流保護電路也是高性能應用中的重要設計。

4. 反饋控制

在許多精密控制情況下，通過反饋電路監控輸出的實際值，并根據反饋信號調整PWM的占空比，使輸出保持在預定范圍內。例如在電機驅動中，可以通過霍爾傳感器反饋電機轉速，實時調整PWM信號以達到穩定的控制效果。

四、PWM調光控制電路的真實案例

PWM調光是PWM調制技術的典型應用，通過控制占空比可以改變LED的亮度。具體實施步驟如下：

1. 選擇MOS管

選擇符合LED電流和電壓要求的MOS管，確保其在工作條件下具有良好的導通和散熱性能。

2. 驅動電路設計

驅動電路由單片機控制，能夠提供足夠的驅動電流，滿足MOS管柵極的快速開關需求。驅動電路必須具有足夠的驅動能力以應對頻繁的開關操作。

3. PWM信號生成

使用微控制器調整PWM信號的頻率和占空比。一般來說，較高的頻率可以使人眼難以察覺LED的閃爍，占空比直接影響亮度。

4. 負載連接

將MOS管的漏極連接到LED，源極連接到電源負極，通過控制PWM信號實現LED亮度控制。

5. 調整占空比

改變PWM信號的占空比以觀察LED亮度的變化。增加占空比會增加亮度，減少占空比會降低亮度。此方法簡單有效，適合不同亮度需求的調節。

總結

PWM調制結合MOS管控制技術應用廣泛且易于實現。在其他電源管理場景中，通過合理設計驅動電路、選擇合適的MOS管以及應用反饋控制，可以實現高效、穩定的控制效果。這種方法不僅降低了功耗，而且提供了現代電子系統設計中最為重要的精確控制。
