隨著現代汽車技術的不斷進步，汽車中控屏已經成為車載系統的重要組成部分。它不僅承載了導航、娛樂、空調控制等多項功能，還通過觸控顯示和語音識別等方式提升了駕駛體驗。隨著汽車智能化的發展，中控屏作為信息交互樞紐和控制中心，顯得愈加重要。然而，車載電子設備常常面臨外部環境的干擾，特別是靜電和浪涌等電氣問題。為了確保中控屏能夠穩定運行，靜電保護至關重要，其中，TVS（瞬態電壓抑制）二極管作為靜電保護的重要組成部分，發揮著至關重要的作用。

一、靜電問題與汽車中控屏的挑戰

汽車中控屏需要應對來自外界的電氣干擾，尤其是靜電浪涌。靜電浪涌主要來源于環境中的靜電放電（ESD），例如乘客在車內進出時可能會產生靜電，這些靜電通過接觸或者空氣放電的方式影響電子設備，甚至可能導致設備損壞。除了靜電放電，車輛行駛過程中還可能遭遇電氣瞬變，尤其是在受到雷擊、功率轉換器開關操作等情況下，產生的浪涌電流和電壓波動可能對中控屏造成損害。因此，如何有效地保護中控屏免受這些電氣干擾，是車載電子系統設計中的一個重要課題。

二、TVS二極管的工作原理與優勢

TVS二極管，作為一種專門用于電氣保護的半導體元件，能夠有效地抑制電壓瞬變，保護敏感的電子器件。其工作原理是，當電路中的電壓突然升高并超過TVS二極管的擊穿電壓時，二極管迅速導通，將多余的電流導入地線，從而保護電路不受高電壓沖擊的影響。與傳統的電壓抑制元件相比，TVS二極管能夠響應更快，抑制更有效，特別適用于高速數據傳輸和敏感電子元件的保護。

TVS二極管的優勢包括：

1. 響應時間短：TVS二極管能在納秒級別內響應瞬態電壓，因此能夠快速有效地保護敏感電子元件。

2. 高能量吸收能力：能夠吸收較大的浪涌能量，并將其迅速釋放到地，避免對電路的損害。

3. 高可靠性：TVS二極管具有極高的穩定性，能夠在極端環境下保持較長的使用壽命。

三、TVS二極管在汽車中控屏中的應用

在汽車中控屏的靜電保護設計中，TVS二極管主要用于保護中控屏的電源端口、數據接口以及其他關鍵電路。針對不同的接口和電氣需求，選擇合適的TVS二極管型號至關重要。

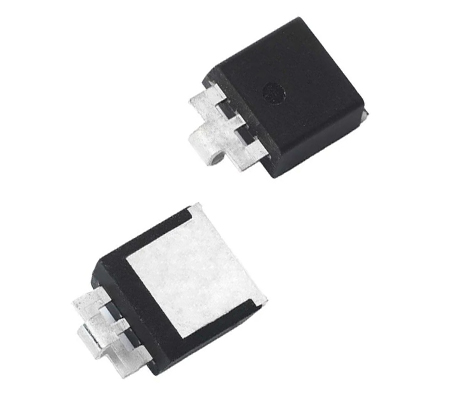

1. 電源端口保護：電源端口是中控屏最容易受到浪涌電壓影響的地方，特別是在車輛發動時或充電時，電源波動和浪涌電壓可能導致電路損壞。為此，設計師通常選擇大功率TVS二極管來保護電源端口。適用于12V電源系統的常見型號如TP5.0SMDJ26CA和SM8S26CA，這些二極管能夠承受高達42.1V的鉗位電壓，有效防止過電壓損害中控屏。

2. 數據接口保護：汽車中控屏的數據接口，如USB接口、CAN總線接口等，也是靜電放電的重要目標。這些接口承載著重要的信號傳輸，任何電氣干擾都可能導致信號失真或設備損壞。對于USB接口，常選用SD05C-Q等ESD二極管，它具有5V的工作電壓和450W的功率，能夠提供足夠的靜電保護。此外，CAN總線接口采用PESD2CAN二極管也能夠有效防護電氣瞬變，確保信號傳輸?shù)姆€(wěn)定性。

3. 無線通信接口保護：隨著無線技術的普及，WiFi和藍牙等通信接口在汽車中控屏中的應用越來越廣泛。這些接口常常暴露在外界環境中，容易受到靜電和浪涌干擾。因此，使用低漏電流和低結電容的ESD二極管，如DWPMB0511D2-Q，可以有效保護這些接口免受靜電放電的影響，確保信號的完整性和設備的穩定性。

四、如何選擇合適的TVS二極管

在為汽車中控屏選型TVS二極管時，設計師需要綜合考慮多個因素：

1. 工作電壓：TVS二極管的工作電壓應略高于電路正常工作電壓，這樣可以確保其在電路正常工作時不被觸發，而只在電壓異常升高時發揮作用。

2. 鉗位電壓：鉗位電壓是指二極管導通時限制電壓的水平，選擇合適的鉗位電壓能夠有效保護電路免受過高電壓的沖擊。

3. 響應時間和能量吸收能力：響應時間越短，二極管能夠越快地抑制浪涌電壓，保護電路。同時，能量吸收能力越強，二極管能夠吸收更多的電能，確保設備安全。

4. 封裝類型：根據實際的安裝需求，選擇適合的封裝類型，如SMD（表面貼裝）或Through-hole（穿孔式）封裝。

總結

隨著汽車電子設備的復雜化，汽車中控屏作為車載系統的重要組成部分，其靜電保護已成為設計中的關鍵問題之一。TVS二極管憑借其快速響應、高能量吸收能力和高可靠性，成為中控屏靜電浪涌保護方案中的首選元件。在進行選型時，設計師需要根據具體的電源端口、數據接口和無線通信接口的需求，選擇合適的TVS二極管，以確保汽車中控屏在各種電氣干擾下能夠穩定運行，保障駕駛安全與乘車體驗。
