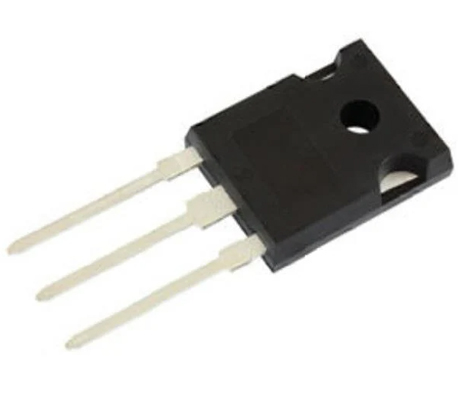

在現代電力電子系統中，MDDMOS管（中低壓雙擴展MOS管）因其高效、低損耗的特性，廣泛應用于變頻器、開關電源、光伏逆變器等領域。然而，在實際電路設計和應用過程中，MDDMOS管的開關異常問題常常成為影響設備可靠性和壽命的關鍵因素。

一、柵極驅動異常：振蕩與過沖問題

1. 故障現象

在某變頻器驅動波形測試中，發現MOS管柵極信號存在高頻振蕩，導致器件發熱嚴重，開關效率下降。此外，在某些電路中，開關過程中柵極過沖現象明顯，Vgs一度超過MOS管的最大額定值，存在擊穿風險。

2. 根本原因

- 傳統示波器探針接地線過長，導致測量信號失真，誤判振蕩問題；

- PCB布局不合理，導致寄生電感過大，引起高頻振蕩；

- 柵極驅動電阻選取不當，導致開關速度過快或過慢，形成過沖或振鈴。

3. 優化方案

- 正確測量方法：使用接地彈簧探頭（帶寬>200MHz），縮短接地回路至3mm以內，減少測量誤差；

- 優化PCB布局：縮短柵極走線長度，避免形成寄生LC回路；

- 調整驅動電阻：在柵極串聯適當電阻（1Ω至10Ω），并根據振鈴情況并聯小電容（100pF至1nF），有效抑制高頻振蕩。

二、米勒效應導致的寄生導通

1. 故障案例

在某伺服驅動器應用中，發現MOS管在關斷過程中，Vds保持600V時，Vgs意外升高至3V，導致器件二次導通，嚴重影響系統穩定性。

2. 問題分析

- MOS管米勒電容（Cgd）較大，使得Vds的變化耦合到柵極，形成誤導通；

- 柵極驅動阻抗過大，關斷時無法迅速釋放柵極電荷，使Vgs長時間停留在米勒平臺；

- PCB布局不良，導致源極回路電感增加，使關斷過程延長。

3. 優化措施

- 減小米勒效應：降低Cgd/Cgs比值，或選擇內置米勒抑制結構的MOS管；

- 增加負壓關斷：使用負壓關斷電壓（-5V），確保Vgs遠低于MOS管的閾值電壓（Vth）；

- 引入主動米勒鉗位：采用小信號BJT或MOSFET主動鉗位電路，在MOS管關斷時迅速拉低Vgs，防止寄生導通。

三、驅動能力不足：波形畸變與開關損耗

1. 故障描述

某光伏逆變器在高溫環境下運行時，MOS管驅動波形的上升沿延遲明顯，從標稱100ns延長至500ns，導致開關損耗增加40%，嚴重影響系統效率。

2. 關鍵參數分析

- 柵極總電荷Qg=60nC，若期望tr=30ns，則理論驅動電流應滿足：

Idrv = Qg / tr = (60nC) / (30ns) = 2A

- 但現有驅動IC（UCC27517）峰值電流僅為1.5A，導致驅動能力不足。

3. 優化方案

- 提升驅動能力：采用更強的驅動芯片，如IXDN604SI，峰值電流提高至4A；

- 并聯驅動：使用兩個相同的驅動IC并聯，提高柵極充電能力；

- 降低柵極電阻：合理選擇柵極電阻（通常1Ω至4.7Ω），在不影響振蕩的前提下，提高開關速度。

四、PCB布局問題引發的電壓尖峰

1. 問題案例

某無線充電模塊因MOS管源極走線過長（20mm），導致關斷瞬間的Vds尖峰高達80V，而元件額定耐壓僅為60V，最終導致MOS管失效。

2. 量化分析

- 源極寄生電感Lparasitic=3nH；

- 當di/dt=100A/μs時，感應電壓為：

Vspike = L (di/dt) = (3nH) (100A/μs) = 300V

遠超MOS管安全范圍。

3. 優化方案

- 采用Kelvin連接：將驅動信號與功率回路分開走線，降低源極電感；

- 優化PCB布局：MOS管與驅動芯片的間距減少至<10mm，柵極走線寬度至少0.3mm；

- RC緩沖電路：在MOS管的漏源間并聯10Ω+4.7nF的RC緩沖網絡，有效降低尖峰電壓70%以上。

五、工業應用案例：電源模塊MOS管炸機修復

1. 初始故障

某3kW通信電源批量發生MOS管損壞，測量發現Vgs的關斷延遲達200ns。

2. 深入分析

- 熱成像檢測發現，失效點集中在米勒平臺區域，結溫瞬間升高至180℃；

- 現場測得Cgd=220pF，遠高于標稱120pF（因高壓環境導致電容非線性變化）；

- 現有驅動電流僅0.8A，無法滿足Qg=85nC的充放電需求。

3. 整改措施

- 更換高性能驅動器：采用IXYS IXRFD630（4A驅動能力），將Rg由15Ω降至3.3Ω；

- 優化PCB設計：使用四層板結構，增加獨立驅動地層，降低寄生電感；

- 新增保護電路：引入Vgs負壓監測功能，確保關斷時Vgs維持在-3V以下。

4. 最終測試結果

優化后，電源系統連續運行2000小時無故障，整體效率提升3.2%。

結論

構建高可靠性的MOS管驅動系統，需要結合理論計算與實測驗證，精細調整電路設計。通過正確的驅動設計、合理的PCB布局、精準的測量手段，以及有效的抑制方案，工程師可以確保MDDMOS管在實際應用中的穩定性和可靠性。
