作為一種重要的半導體元件，場效應管(MOS管)通常用于電子電路。無論是數字電路、模擬電路還是電力電子系統，MOS管都是必需的。了解MOS管的引腳功能至關重要，以便正確選擇和使用這些元件。

一、MOS管的基本結構與引腳概述

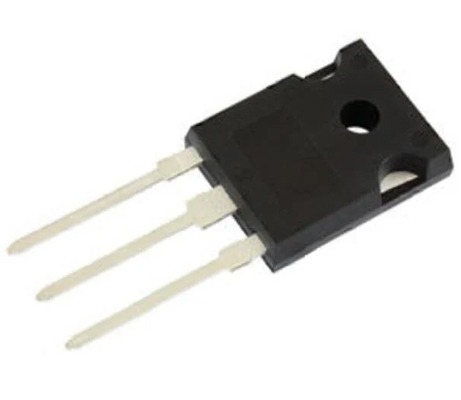

MOS管通常具有三個主要引腳：源極（Source）、漏極（Drain）和柵極（Gate）。這三個引腳分別承擔不同的作用，決定了MOS管在電路中的行為。

1. 源極（Source）

源極是電流流入的端口。對于N型MOS管，電流從源極流向漏極。源極通常連接到電路中的低電位，起到電流的入口作用。

2. 漏極（Drain）

漏極是電流的出口端口。電流從漏極流向源極，但流動的方向由MOS管的控制決定。漏極與源極的電壓差以及柵極控制信號共同決定著電流的流動狀態。

3. 柵極（Gate）

柵極是MOS管開關狀態的控制引腳。它使用電壓來控制源極和漏極之間的電流流動。當柵極電壓足夠高時，MOS管處于導通狀態，允許電流流動。當柵極電壓足夠低時，MOS管進入關閉狀態，切斷電流。

二、如何辨別MOS管的引腳功能

不同型號和不同封裝的MOS管，其引腳排列可能會有所不同。因此，辨別MOS管引腳功能時，首先需要明確器件的具體型號和封裝方式。常見的封裝形式包括TO-220、TO-92、SOT-23等，每種封裝方式的引腳排列方式都不同。為了確保正確識別引腳功能，可以參考數據手冊或使用萬用表進行簡單的測試。

1. 確認引腳排列

首先，查看MOS管的外形封裝，通常會在數據手冊中提供引腳排列圖。例如，在TO-220封裝中，源極一般位于中間，而漏極和柵極分別位于兩側。通過檢查引腳位置，可以初步確認引腳的功能。

2. 使用萬用表檢測引腳連接

如果沒有明確的引腳排列信息，可以使用萬用表進行檢測。將萬用表設置為二極管檔，分別測量引腳之間的導通性。通常，源極與漏極之間應有一定的電阻值，而柵極與其他兩個引腳之間應該沒有導通。

三、MOS管的應用場景

MOS管的引腳功能直接影響其在不同電路中的應用。在電源管理、信號放大和開關控制等領域，MOS管都扮演著重要角色。

1. 開關電源電路

在開關電源中，MOS管常被用作開關元件。柵極電壓的變化控制著源極與漏極之間電流的導通與切斷，從而實現對電流流向的精確控制。通過調整柵極電壓，能夠實現高效的電能轉換。

2. 數字電路中的邏輯控制

在數字電路中，MOS管經常用于構建邏輯門（如與門、或門、非門等）。柵極的控制信號決定了MOS管的開關狀態，從而控制電路的邏輯功能。

3. 放大電路

在模擬電路中，可使用MOS管放大信號。柵極電壓控制其源極和漏極之間的電流流動，從而實現對輸入信號的放大作用。

4. 功率調節與保護電路

在高功率電路中，MOS管用于調節電流或進行過載保護。柵極電壓的調整可以實現對負載電流的精確調控，保證電路的穩定運行。

總結

MOS管的引腳功能對于電路的設計和應用至關重要。通過對源極、漏極和柵極的理解，能夠更好地掌握MOS管的工作原理并有效應用于各種電路設計中。了解不同封裝類型和引腳排列方式，也是正確使用MOS管的關鍵。隨著技術的進步，MOS管的種類和應用場景不斷拓展，掌握其引腳功能及應用技巧，將有助于提升電子產品的性能與穩定性。
