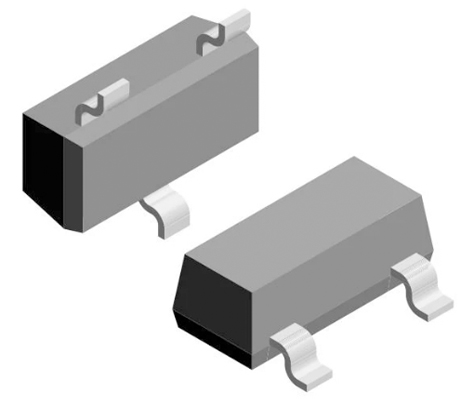

雙向瞬態抑制二極管（TVS）是保護電路免受電壓突變影響的關鍵元件。它廣泛用于各種電子設備中，防止瞬時過電壓造成損害。因此，確保TVS的性能和可靠性是確保電路安全運行的必要條件。

1. 外觀檢查：檢查是否存在物理損傷

在檢測TVS的性能前，最基本的步驟是進行外觀檢查。外觀檢查能夠幫助我們發現TVS二極管是否存在明顯的物理損壞，如裂紋、燒蝕、變色或其他異常。這些跡象通常是由于TVS承受了過高的電壓或電流，造成其內部結構受損，功能下降或失效。

檢查點：

- 裂紋或斷裂：這可能是由于二極管受到了過度的瞬態電壓，導致結構損壞。

- 燒蝕痕跡：如果TVS的表面有明顯的燒焦痕跡，說明二極管已經發生過熱，可能無法正常保護電路。

- 變色或脫層：這些現象表明TVS長期處于高壓或過載狀態，導致元件老化或損壞。

外觀檢查是一項簡單而直接的方法，可以初步排查是否存在物理故障。

2. 電阻測試：檢查導通狀態

電阻測試是判斷TVS二極管是否處于正常工作狀態的重要方法。通過測量二極管的正向電阻和反向電阻，可以有效判斷TVS是否正常。

操作步驟：

- 使用萬用表對TVS進行電阻測量。

- 在正常情況下，TVS的正向電阻應非常低（接近0Ω），而反向電阻則應非常高（接近無窮大）。這表示二極管在無電壓情況下應該是截止狀態。

- 如果正向電阻過高或反向電阻過低，可能意味著二極管內部的PN結損壞，無法有效地導通或截止。

這種測試能夠快速識別出二極管是否存在明顯的電氣故障。

3. 擊穿電壓測試：驗證TVS的工作電壓范圍

擊穿電壓是TVS二極管的重要參數之一，指的是TVS從截止狀態切換到導通狀態的臨界電壓。通過擊穿電壓測試，可以驗證TVS在過電壓時是否能正常保護電路。

測試步驟：

- 使用可調電源和示波器進行測試。

- 緩慢增加電源輸出電壓，觀察示波器中的電壓波形。當電壓達到擊穿電壓時，TVS應迅速導通，電壓波形出現突變。

- 記錄此時的電壓值，并與TVS的規格書中的擊穿電壓進行比較。

如果測試結果與標稱值有較大差異，則可能表明TVS的擊穿電壓存在偏差，需要進一步檢查或更換。

4. 箝位電壓測試：確保保護電路的穩定性

箝位電壓是指TVS導通后將電路中的電壓限制在一定范圍內的電壓值。箝位電壓的準確性直接影響電路的保護效果，因此測試TVS的箝位電壓是檢驗其可靠性的重要步驟。

測試步驟：

- 在擊穿電壓測試之后，繼續增加電源電壓，觀察電壓波形的變化。

- 當電壓波形穩定在一定范圍內時，記錄此時的電壓值，這即為TVS的箝位電壓。

- 將測得的箝位電壓與TVS的規格書中的值進行對比，判斷其是否在正常范圍內。

如果箝位電壓偏高或不穩定，可能會導致電路無法有效抑制瞬態電壓，增加電路故障的風險。

5. 電容值測量：評估對高頻信號的影響

TVS二極管的電容值是其在導通狀態下的等效電容值，通常對信號傳輸線路和高速數據傳輸有影響。在高頻電路中，過大的電容會導致信號失真，因此測量電容值至關重要。

測試步驟：

- 使用精密電容表測量TVS的電容值。

- 將測得的電容值與TVS規格書中的標準值進行對比。

如果電容值異常，可能意味著TVS在工作時會對高頻信號產生干擾，影響電路的穩定性。

6. 響應時間測試：檢測保護速度

響應時間是指TVS從截止狀態到導通狀態所需的時間。響應時間越短，TVS能夠在瞬間抑制電壓瞬變的能力越強。因此，快速的響應時間對電路保護尤為重要。

測試步驟：

- 使用高速示波器測量TVS的響應時間。

- 連接示波器探頭到TVS兩端，觀察電壓波形的變化。

- 記錄TVS從關閉到導通的時間，并與規格書中的標準值進行對比。

如果響應時間較長，則可能無法在電壓瞬變發生時及時保護電路，從而增加電路損壞的風險。

7. 可靠性評估：長期耐久性測試

除了常規的靜態測試外，對TVS進行長期耐久性測試也是評估其可靠性的重要手段。通過模擬長期工作條件下的性能，確保其能在復雜的工作環境中持續提供保護。

測試方法：

- 進行高溫、濕度、過載等環境測試，評估TVS在極端條件下的表現。

- 檢測TVS的擊穿電壓、箝位電壓、電流承受能力等是否仍保持在正常范圍內。

這些測試有助于判斷TVS是否能在長期使用中保持其高效性能，確保在電壓瞬變的情況下發揮應有的保護作用。

結論

雙向瞬態抑制二極管（TVS）的性能與可靠性直接影響電子設備的穩定性和壽命。通過外觀檢查、電阻測量、擊穿電壓、箝位電壓、電容值、響應時間等多項檢測方法，工程師可以全面評估TVS的狀態，確保其在實際應用中的正常工作。
