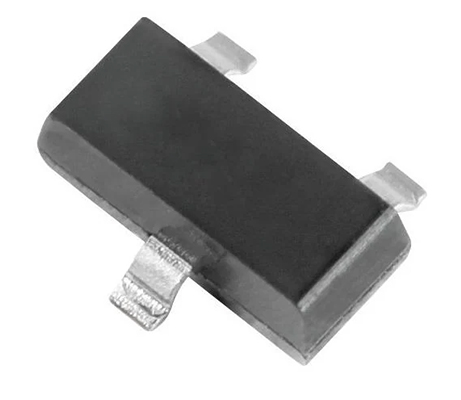

三極管是電子電路中不可或缺的元件，廣泛應用于信號放大、開關控制等領域。對于電子工程師和維修人員來說，精準判斷三極管的放大性能至關重要，直接影響到電路的工作穩定性和信號處理的準確度。

一、電流放大倍數的測量方法

電流放大倍數（hFE 或 β值）是衡量三極管放大能力的重要參數，表示輸出電流與輸入電流的比值。通常，其計算公式如下：

hFE = Ic / Ib

其中，Ic 是集電極電流，Ib 是基極電流。測量步驟如下：

1. 準備測試設備：使用萬用表、穩壓電源和合適的負載電阻。

2. 搭建測試電路：將三極管按標準放大電路連接，基極通過一個已知電阻接入輸入信號。

3. 施加合適的輸入電流：通過調節基極電流Ib，觀察集電極電流Ic的變化。

4. 計算放大倍數：測量得到 Ic 和 Ib 后，使用公式計算 hFE 值。

通常，NPN 和 PNP 三極管的 hFE 在幾十到幾百之間，不同型號的三極管 hFE 值可能會有所差異，具體取決于制造工藝和工作條件。

二、電壓放大倍數的測量

電壓放大倍數（Av）定義為三極管輸出電壓與輸入電壓的比值，其計算公式如下：

Av = Vout / Vin

其中，Vout 是輸出端電壓，Vin 是輸入端電壓。測量步驟如下：

1. 搭建放大電路：使用共射極放大電路，并確保合適的偏置電阻。

2. 輸入已知信號：使用信號發生器輸入一個固定幅度的交流信號。

3. 測量輸入和輸出電壓：利用示波器或萬用表測量輸入電壓 Vin 和輸出電壓 Vout。

4. 計算放大倍數：通過計算 Av = Vout / Vin，得出電壓放大倍數。

對于不同類型的放大電路，Av 的值可能不同，例如，共射極放大電路的放大倍數通常較高，而共集電極電路的放大倍數接近 1。

三、 頻率響應的測量

頻率響應反映了三極管在不同頻率信號下的放大能力。不同三極管的放大能力在高頻區域會逐漸下降，因此測量其頻率響應非常重要。測量步驟如下：

1. 輸入不同頻率的信號：使用信號發生器從低頻逐漸增加輸入信號頻率。

2. 測量輸出信號幅度：使用示波器觀察輸出信號的幅值變化。

3. 繪制頻率響應曲線：記錄不同頻率下的增益值，繪制增益-頻率曲線，分析截止頻率和增益變化情況。

通常，三極管的截止頻率（fT）表示在該頻率下放大能力下降 3dB（約 70%），此后增益迅速衰減，影響高頻放大應用。

四、結合多種方法提高準確性

單一測量方法可能會受環境和設備誤差的影響，因此建議結合多種方法進行綜合判斷。建議使用：

- 不同電流水平下的hFE測試，因為hFE可能隨Ic變化而有所不同。

- 低頻與高頻的放大倍數對比，觀察其頻率依賴性。

- 模擬實際負載情況，使測量數據更貼近實際應用環境。

結論

準確測量三極管的放大性能不僅能幫助工程師選擇合適的器件，還能優化電路設計，提高電子設備的可靠性。通過電流放大倍數、電壓放大倍數和頻率響應的綜合測量，可以有效評估三極管的放大能力，從而確保電路的穩定運行。在實踐中，建議使用高精度儀器和合理的測量方法，以提高測量結果的準確性和可復現性。
