電源反向連接是電子設備設計中的常見問題，尤其是在DIY項目和產品原型中。電源接反常常會導致設備損壞或故障。為了應對這一挑戰，設計人員通常使用反向電源電路進行保護。本文詳細介紹了四種常見的電源防反接方案，可以幫助您有效防范電源反接電路帶來的風險。

一、二極管反極性保護電路

二極管反極性保護是最常見的保護方法。二極管的單向?qū)щ娞匦钥梢员Ｗo電路。當電源反向時，二極管自動阻止電流流向負載，從而保護后續電路免受損壞。

工作原理：假設電源正極為D+，負極為D-，負載為RL。當電源正極接D+時，電流從D+平穩流向RL再流向D-，負載RL工作正常。另一方面，當電源正負極接反時，二極管D1的單向?qū)ㄌ匦允蛊浣刂?，斷開回路，負載RL無法工作。

這種方法易于實現，成本效益高，適合低功耗和低電流應用。然而，二極管反向開關的缺點是會引入壓降，因此必須根據應用的電壓要求來選擇。

二、橋堆整流器防反接電路

橋堆電路通常用于對交流信號進行整流，但也可以有效防止直流電源的反接。橋堆由四個二極管組成，可以對輸入的交流或直流進行整流并防止反極性。

工作原理：當橋式電路提供直流電源時，無論電源的正極和負極如何連接，四個二極管中的兩個始終導通，形成閉環。橋堆中自動選擇適當?shù)碾娏髀窂揭跃S持電流流動并保護負載免受損壞。這種設計常見于需要高可靠性和高負載的應用中，如工業廠房或高性能電源模塊。

優點是可以處理大電流，缺點是結構復雜，成本高，在某些情況下，性能可能會下降。

三、繼電器反接防止電路

繼電器反接防止電路利用繼電器的開關特性來保護電源。當電源反向時，繼電器不會閉合，從而阻止電流流向負載并防止設備損壞。

工作原理：在此設計中，繼電器通常連接到電源輸入。如果電源正負極連接正確，繼電器觸點將閉合，電流將順利流向負載。如果設備極性反接，繼電器觸點將不會閉合，電流將無法流向負載，設備無法正常工作。

繼電器防反電路的優點是可以處理較大的電流，適合需要較高功率保護的應用，但動作速度較慢，結構也較復雜。

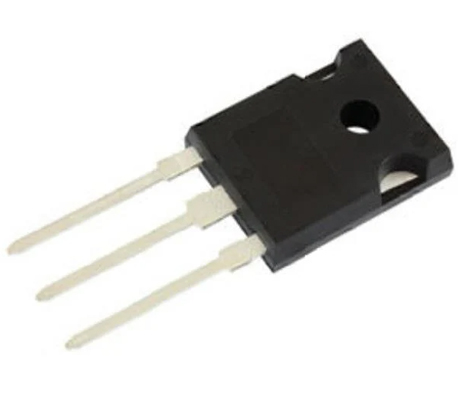

四、MOSFET反接防止電路

MOSFET反接防止電路（場效應晶體管）利用內置二極管來實現防止電源反向時電流流動的反接電路，保護負載免受損壞。

工作原理：MOSFET內置體二極管，當電源反向時，MOSFET的體二極管關閉，自動阻止電流流動，負載無法接收到電流。當電源正向連接時，MOSFET導通，負載即可正常工作。

這種電路設計的優點是響應速度快，效率高，沒有明顯的功率損耗，非常適合高效率應用。缺點是需要較高的設計水平和較高的成本，適合對效率要求較高的項目。

結論

防反接電路設計在現代電子產品中發揮著重要作用。無論是低功耗應用還是高性能工業設備，合適的防反接電路都可以有效保護設備，防止電路設計時可能出現的風險。根據實際應用需求選擇最佳的反極性保護方案，可以提高設備的可靠性和安全性，并為設計提供有價值的參考。
