在電子電路設計和維修過程中，準確識別極管（如二極管、LED、整流二極管等）的正負極至關重要。錯誤連接可能導致電路無法正常工作，甚至損壞元件。

一、觀察極管的外部標識

大多數極管都會在外觀上標注正負極，以下是幾種常見的標識方式：

1. 二極管外殼標記：一般情況下，二極管的負極（陰極）一側會有一條明顯的銀色或白色環形標記，而無標記的一側即為正極（陽極）。

2. 發光二極管（LED）：對于LED，通常會有一個扁平面或缺口，靠近扁平面的引腳通常是負極（短腳），而另一側則是正極（長腳）。

3. 整流橋堆：在整流橋中，"~"表示交流輸入，而標有"+"和"-"的引腳分別代表直流輸出的正負極。

通過觀察外部標記，我們可以快速確定極管的極性，但某些情況下（如印刷模糊或損壞）可能需要借助其他方法進行驗證。

二、通過引腳長度辨別

對于未焊接的LED或某些極管，可以通過引腳的長度判斷極性。通常情況下：

- LED的正極（陽極）引腳較長，而負極（陰極）引腳較短。這是為了幫助使用者快速識別正確的連接方式。

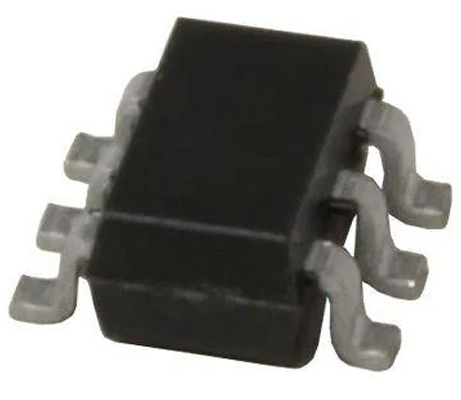

- 某些貼片式二極管的正負極引腳形狀不同，例如正極引腳可能更寬，而負極引腳則較窄。

不過，需要注意的是，某些電子元件在加工過程中可能會將引腳剪短，因此該方法適用于新元件，但不適用于已焊接或二手拆機的元件。

三、通過萬用表測量極性

如果外觀標識不清晰，使用萬用表是最可靠的測試方法之一。以下是具體的測試步驟：

1. 萬用表調至二極管檔位（或電阻檔）。

2. 用紅色表筆接觸一側引腳，黑色表筆接觸另一側。

3. 觀察萬用表的讀數：

- 如果萬用表顯示出一個較小的電阻值（或二極管正向壓降，如0.6V左右），說明紅色表筆接觸的是正極（陽極），黑色表筆接觸的是負極（陰極）。

- 如果測量結果無窮大（或"OL"），則交換表筆再測量一次。若此時出現較小的電阻值，則當前紅表筆所接一側為正極。

此方法適用于硅二極管、鍺二極管及LED，但對于穩壓二極管可能需要額外的電壓來正確判斷其特性。

四、觀察電路板上的絲印標識

在已經焊接到電路板上的二極管，通常可以通過PCB上的絲印標識來判斷極性。常見的標識方法如下：

- "+"或"−"符號：某些電路板上會直接標注極管的正負極。

- 極管符號：部分電路板會繪制極管符號，其中帶有"橫杠"的一側即為負極（陰極），無橫杠的一側則為正極（陽極）。

- 電路布局：某些情況下，可以結合電路圖或觀察其他類似元件的焊接方向來推測極管的極性。

五、通過測量電流方向判斷

在極管安裝于電路后，可以通電測試其工作狀態。極管是單向導通元件，其導通方向即代表其正負極：

1. 低壓通電后，在二極管的兩端測量電壓。

2. 正極電壓應比負極高（一般硅二極管的壓降為0.6V左右，LED的壓降通常在1.8V至3.5V之間，具體取決于顏色和型號）。

3. 若極管未導通，則可能接反，此時需要調整連接方向再測試。

六、通過電流測試法確認LED的正負極

對于LED，除了萬用表測量法外，還可以通過簡單的電流測試進行極性確認：

1. 使用3V紐扣電池或1.5V干電池，串聯一個1kΩ電阻，分別連接到LED的兩個引腳。

2. 如果LED發光，則所接的電池正極對應LED的陽極（正極），負極對應LED的陰極（負極）。

3. 若LED不亮，則可能連接錯誤，交換電池兩端后再測試。

該方法非常直觀，適用于大多數LED測試，但請注意不要直接用高壓電源測試，以免損壞LED。

總結

判斷極管的正負極可以通過多種方法，包括外觀標識、引腳長度、萬用表測試、電路板絲印、電流方向測試等。對于不同類型的極管，可根據實際情況選擇最合適的方法。

- 快速判斷可優先使用外觀標記和引腳長度。

- 不確定時，使用萬用表的二極管檔位測量。

- LED可通過簡單的電流測試來確認極性。

通過這些方法，你可以準確判斷極管的極性，確保電路的正常工作，避免接反帶來的風險。
