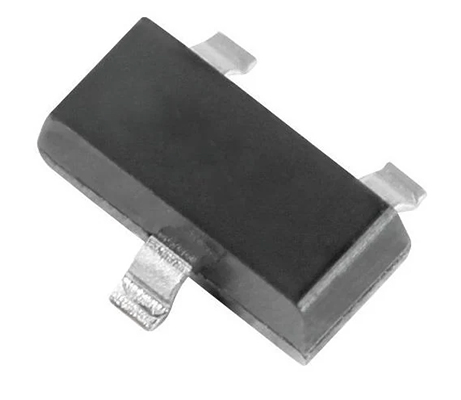

在電子電路設計中，開關器件的選擇直接關系到整機的效率、響應速度和可靠性。三極管（BJT）與MOSFET是目前最常用的兩類開關元件，它們都能完成基本的“開關”任務，但在工作原理、電氣特性、控制方式及應用場景方面卻各有千秋。

一、基本原理的根本差異

三極管是一種電流控制器件，利用基極電流來控制集電極和發射極之間的電流通斷。可以理解為，基極通過輸入較小的電流來控制更大的電流輸出。三極管由于其電流放大特性，在模擬電路中也有廣泛的應用。

MOSFET（場效應管）則是一種電壓控制型元件。其導通與否取決于加在柵極上的電壓是否達到閾值。一旦柵極電壓超過某個門限值，源漏之間便會導通。MOS管幾乎不需要輸入電流，這一特性極大提升了其在數字電路和節能設計中的吸引力。

二、電氣特性對比

從電氣性能上看，三極管通常具有較高的電流放大系數，但同時也伴隨著較大的飽和壓降（通常為0.2V~0.3V），這意味著在導通狀態下仍存在一定能耗。而MOSFET在開啟后，源漏間的壓降非常低（可低至毫伏級），尤其是低導通電阻（Rds(on)）的型號，在大電流場合下表現優異。

另外，MOSFET具有更快的開關速度。由于其柵極電容小、控制方式為電壓驅動，響應時間明顯快于三極管，適合用于高頻率、高速切換的場合。

三、驅動與控制方式的不同

三極管的控制端是電流驅動型，在需要持續提供基極電流的同時，還會對驅動電路帶來額外負載。而MOSFET則僅需在開關瞬間為柵極提供短暫電流，日常工作時不消耗控制電流，更適合與低功耗微控制器（如STM32、ESP32、Arduino）等邏輯器件搭配。

舉個實際例子，若你使用一塊單片機控制一個12V風扇的開關，使用MOSFET只需通過IO腳提供一個高電平信號即可完成控制，而三極管可能還需要加裝限流電阻與驅動級，甚至要考慮電流放大問題。

四、熱性能與功耗管理

在熱特性方面，MOSFET具有更優秀的表現。由于其導通壓降低，器件整體發熱較少，有利于實現緊湊型和高密度電路設計。而三極管在連續導通的狀態下，由于其飽和壓降帶來的功耗，會導致溫升更快，需要更好的散熱處理。

不過也要注意，高速MOSFET在開關過程中可能會因反復充放電而產生尖峰電壓和EMI干擾，在高速PCB設計中需要加以控制，如加緩沖電阻或吸收電路。

五、適用場景推薦

在模擬信號調理和音頻功放等需要電流放大的場景中，三極管更適合使用。三極管是理想的選擇，如果項目需要控制負載和放大信號。

MOSFET則更適用于需要快速開關、高效能控制的場合，如DC-DC電源、電機驅動、電池管理系統等。其高輸入阻抗、低功耗的特性使其在現代數字控制系統中幾乎成為主流選擇。

六、選型建議

1. 若驅動源為單片機、STM等低功耗控制器，推薦使用MOSFET。

2. 若控制電路需要簡潔，允許輸入電流，可以選三極管。

3. 若開關頻率高（如PWM控制馬達），優先考慮MOSFET。

4. 若負載電流大于1A以上，建議使用低Rds(on)的MOS管以減少熱損耗。

5. 若目標電路工作在高溫環境下，MOS管熱穩定性更有優勢。

七、真實工程案例參考

某電動工具公司在電機控制板上原本采用NPN型三極管來控制電源開關，但隨著客戶對設備續航時間和效率要求提升，工程團隊改用低導通電阻的N溝MOSFET替換原方案，實際測試后發現系統平均發熱降低了約35%，電池續航提升12%，并且簡化了外圍元件數量。這一改變也促使公司后續產品全部采用MOSFET作為主控開關。

總結

雖然三極管與MOSFET在某些場合可以互換使用，但它們背后的控制邏輯、性能指標和適用領域卻大有不同。理解這些差異不僅能幫助你做出更優的選型決策，還能提升整體系統的效率與穩定性。
