三相整流電路是工業電源轉換、電機驅動和電力電子設備中常見的電路之一，其主要功能是將三相交流電（AC）轉換為直流電（DC）。根據整流方式的不同，三相整流電路可分為三相半波整流和三相全波整流。

一、三相半波整流的工作原理

三相半波整流是一種較為簡單的整流方式，通常由三個單獨的二極管構成，每個二極管分別連接到三相電源的一個相線，其陰極或陽極匯總到負載端。該電路的工作方式如下：

1. 單相導通：在每個周期中，只有一個相位的電壓高于其他兩相，并通過其對應的二極管導通，為負載提供電流。

2. 脈動直流輸出：由于每個相位的電壓在正半周期時導通，而負半周期被截斷，因此輸出的直流電具有較大的脈動分量。

3. 較高的諧波含量：三相半波整流的輸出波形包含大量的諧波分量，對負載及電源系統的影響較大，可能會引起電磁干擾（EMI）等問題。

半波整流的特點

- 結構簡單，元件少，制造成本低

- 直流輸出電流間斷，波動幅度較大

- 僅利用交流電的正半周期，能量轉換效率較低

- 諧波分量較多，可能對電網產生干擾

由于三相半波整流的輸出不夠穩定，適用于對電源質量要求不高的小功率設備。在工業場合，由于電能利用率低且諧波干擾較大，較少采用該方案。

二、三相全波整流的工作原理

為了提高整流效率，減少輸出電流的波動，三相全波整流采用更復雜的電路配置。最常見的三相全波整流電路是三相橋式整流電路，通常由六個二極管組成，如下所示：

1. 六脈沖整流：三相全波整流電路的每個相位在正、負半周期都有二極管導通，因此在一個交流周期內，每相都會被整流兩次，形成六次脈沖輸出。

2. 較小的輸出波動：由于六個二極管的交替導通，直流電的波動大大降低，輸出更為平穩。

3. 更高的整流效率：相比半波整流，全波整流能充分利用交流電的正負半周期，從而提高電能利用率，減少損耗。

全波整流的特點：

- 整流效率高，接近100%

- 輸出電流更平穩，諧波含量較低

- 適用于高功率應用，如電機驅動、工業電源

- 需要更多的二極管，電路復雜度較高

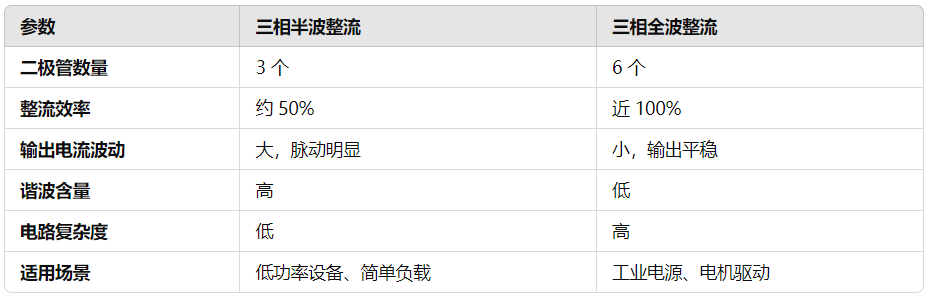

三、半波整流與全波整流的對比

四、應用場景分析

- 三相半波整流 主要用于一些對直流穩定性要求不高的小型電子設備或實驗室測試電路。

- 三相全波整流 則廣泛應用于高功率設備，如工業電源供應、電焊機、電機控制系統、變頻器和不間斷電源（UPS）等。

結論

三相整流電路的選擇取決于具體的應用需求。如果僅需簡單的直流轉換，且對波動和諧波要求不高，三相半波整流可以滿足基本需求。然而，在工業領域，三相全波整流由于其更高的效率、更平穩的輸出、更低的諧波干擾，已成為主流方案。無論是哪種整流方式，在設計時都需要考慮實際應用的電流需求、負載特性以及電網質量等因素，以確保最佳的電源轉換效果。
