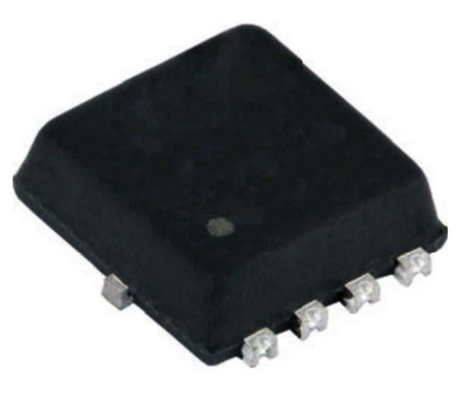

U7610B同步整流芯片是專為電源管理領域設計的一款高性能芯片，廣泛應用于PD快充、適配器、以及其他高效電源轉換系統中。它采用了低導阻MOSFET替代傳統的肖特基二極管，顯著降低了導通損耗，同時具備高集成度設計，能夠簡化電路布局，減少外圍元件的使用，從而提高系統的整體效率。

一、工作原理與特點

U7610B同步整流芯片通過內置的智能電路優化了開關特性，確保高效的電流傳輸。芯片采用VDD電壓來啟動工作，當電壓達到典型值VDD_ON（4.5V）時，芯片開始工作。U7610B具有內置MOSFET和智能開通檢測功能，有效防止了因高dv/dt而引發的誤開通現象，保證了電路的穩定性。當VDD電壓低于VDD_OFF（3.3V）時，芯片會自動進入關機模式，避免過低電壓導致系統故障。

二、高集成度與多種工作模式

U7610B同步整流芯片具有高集成度，內置60V MOSFET，且不需要外部VDD輔助繞組供電。它支持DCM（斷續工作模式）、QR（準諧振工作模式）和CCM（連續工作模式），可以適應不同的電源需求，特別適用于快充應用中要求快速響應和高效轉換的場景。此外，U7610B支持寬范圍的輸出電壓，能夠滿足QC、PD等快充協議的需求。

三、智能保護功能

U7610B芯片還具備多個智能保護功能，包括過零檢測和Gate智能鉗位等，進一步保障了系統的安全運行。過零檢測能夠有效避免芯片在負載變化時發生誤動作，而Gate智能鉗位則在啟動之前對Gate電壓進行控制，防止不必要的誤開通。

四、應用領域

U7610B同步整流芯片特別適用于PD快充領域，其高效的同步整流功能使其在提高充電效率、降低功耗、以及減少發熱等方面表現突出。它也適用于各種適配器、電源轉換模塊和電池管理系統，尤其在小型化設計中表現優異，因為其高集成度和低功耗特性可以顯著減小電路板空間的需求。

總結

U7610B同步整流芯片憑借其低導阻MOSFET、高集成度、智能保護和多工作模式支持，已經成為電源管理領域的重要組成部分。無論是快充適配器還是其他電源轉換系統，U7610B都能夠提供高效、可靠的電源管理解決方案，是追求高性能與高效率系統設計的理想選擇。
