在現代電子電路中，電壓波動往往不可避免，而過壓?jiǎn)栴}則可能導致元器件損壞甚至整個系統癱瘓。為了應對這一挑戰，限幅二極管成為了工程師手中的常用工具。那么，這種器件到底是如何實現電壓保護的？它的運行原理具體體現在哪些方面？

一、什么是限幅二極管

限幅二極管，又稱鉗位二極管，是一種能夠限制電壓波形幅度的電子元件。它通過控制電路中的電壓不超過某一閾值，從而避免過壓對敏感器件造成沖擊。這類二極管并不是一種具體型號，而是一類具備限幅特性的器件，常見的包括齊納二極管（Zener）、瞬態電壓抑制二極管（TVS）以及某些普通二極管等。

二、限幅原理解析：導通與擊穿機制

限幅二極管的核心原理，建立在二極管的單向?qū)щ娦院头聪驌舸┬袨橹稀．?dāng)電路中出現電壓超標情況時，限幅二極管會迅速進入導通狀態，形成一條低阻抗通路，將多余的電流引入地線或旁路，從而控制電壓不再升高。

以齊納二極管為例，其在反向偏置狀態下，當電壓超過其擊穿電壓時，會迅速導通。這個特性可用于將電壓鉗位在擊穿電壓值附近。TVS二極管則屬于更快響應版本，專門設計用于瞬態過壓環境，其擊穿時間可達到皮秒級別，特別適合雷擊、電磁干擾等突發沖擊的抑制。

三、正向與反向限幅模式

根據電壓極性不同，限幅可以分為正向和反向兩種模式：

1. 正向限幅：當電壓為正且超過二極管正向?qū)ㄩ撝担ㄒ话銥?.6V到0.7V），限幅二極管會導通，抑制電壓繼續上升。

2. 反向限幅：當施加的反向電壓超過器件的反向擊穿電壓時，二極管會擊穿導通，同樣起到限制電壓的作用。反向限幅常用于保護電路輸入口不被外界高壓破壞。

對于交流信號或雙向過壓情況，可以將兩個二極管反向并聯，實現雙向限幅保護，適用于音頻輸入、模擬信號端口等場合。

四、限幅二極管的典型應用

限幅二極管因其響應迅速、結構簡單、成本低廉等特點，廣泛用于各類電路保護中。以下是幾個典型的應用示例：

1. 音頻電路：在揚聲器驅動電路中，限幅二極管被用來防止功放輸出過壓，以避免燒毀揚聲器。

2. 數據接口保護：在RS-232、USB、CAN等通信接口上常見TVS二極管，用于吸收靜電或突發電壓尖峰。

3. 電源輸入端保護：在穩壓模塊輸入端，限幅管可抑制外部供電的不穩定或浪涌對芯片的影響。

4. 電路前端防護：如ADC（模數轉換器）輸入口常接限幅二極管，用于避免超出參考電壓導致的測量失真或器件損壞。

五、實際電路參考場景

在一款嵌入式傳感器采集板中，模擬信號由傳感器傳入MCU的ADC接口。由于傳感器安裝在戶外，可能遭受雷擊或工業干擾影響。設計人員在ADC輸入口串接了一個100Ω限流電阻，并并聯一個TVS二極管（如SMBJ5.0CA），其反向擊穿電壓設定為5V左右，剛好略高于ADC參考電壓。這樣即便外界突然引入15V瞬態高壓，TVS會在5V處鉗位，保護后端MCU不被燒毀。

六、如何正確選用限幅二極管

選型時需根據具體電壓保護需求匹配以下幾個關鍵參數：

- 擊穿電壓（Vbr）：應略高于正常工作電壓。

- 峰值脈沖電流（Ipp）：需大于可能出現的最大浪涌電流。

- 響應時間：TVS比Zener響應更快，適合高速電路。

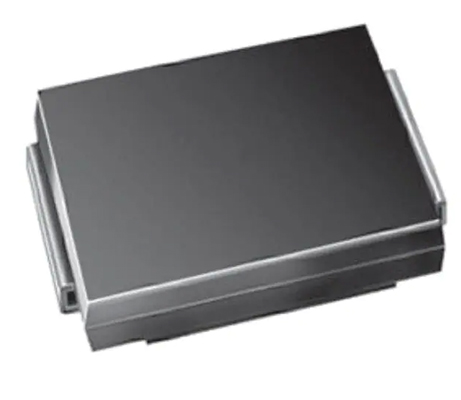

- 封裝形式：SMA、SMB、DO-15等根據布局選型。

總結

限幅二極管并非神秘器件，但它在電壓保護中的作用至關重要。通過合理設計和匹配參數，它不僅能保護電路免受高壓侵襲，更在提升系統穩定性和可靠性方面發揮了關鍵作用。掌握其工作機制，不僅有助于你優化電路設計，更是在面對復雜電磁環境時，一種實用且高效的保護手段。
