移相全橋拓撲廣泛應用于電力電子領域，特別是在高效能和高功率需求的場合。其獨特的控制策略使得電路能夠實現軟開關，從而顯著降低開關損耗，提高整體轉換效率。

一、移相全橋拓撲基本結構

移相全橋拓撲的核心是基于全橋結構的電路，其中包括原邊全橋電路、變壓器以及副邊整流電路。其主要功能是通過調節開關管的相位差來控制輸出電壓。

1. 原邊全橋電路

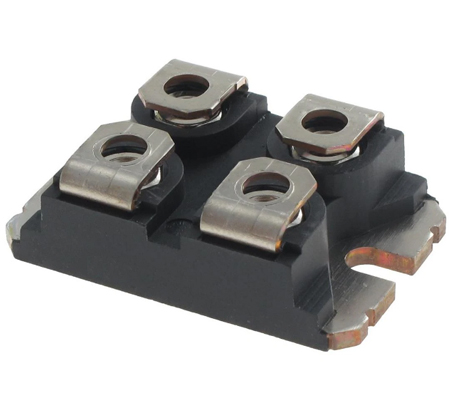

移相全橋的原邊電路由四個功率開關管（通常為MOSFET或IGBT）組成，分別標記為Q1、Q2、Q3和Q4。這些開關管按一定的順序導通與關斷，從而形成兩組橋臂：超前橋臂（Q1、Q2）和滯后橋臂（Q3、Q4）。通過調節這兩組橋臂開關管的導通相位，即移相角，來控制輸出電壓的大小。每個開關管還有對應的體二極管和寄生結電容，利用這些特性可以實現軟開關。

2. 變壓器

變壓器在移相全橋拓撲中起到電壓變換的作用。原邊與副邊的匝比決定了輸入電壓與輸出電壓之間的比例，同時也影響變壓器的效率和工作特性。變壓器還幫助實現電壓隔離，有效避免了高壓與低壓之間的直接連接。

3. 副邊整流電路

副邊整流電路的設計依賴于應用需求，通常包括全波整流電路或全橋整流電路。副邊的整流二極管負責將高頻交流信號轉換為直流電。通過濾波電感和電容的配合，副邊電路將轉換后的直流電壓進行平滑處理，確保輸出電壓的穩定性和純凈度。

二、移相全橋工作原理

移相全橋拓撲的工作原理與其電路結構密切相關，主要通過調節對角開關管的導通相位來控制輸出電壓。以下是移相全橋在實際工作中的基本流程：

1. 初始狀態

在一個工作周期的開始時，Q1與Q4導通，原邊電流開始流過Q1、Lr、Q4，并向負載供電。與此同時，副邊的整流二極管導通，為濾波電感Lf充電。

2. 移相控制

隨著工作進程，移相全橋通過調節Q1與Q4的導通相位，改變開關管的導通時間，從而調節電流的傳輸。移相角的大小直接影響輸出電壓的大小，這一過程是通過對超前橋臂與滯后橋臂的控制來完成的。

3. 零電壓開關

移相全橋的一個顯著優勢在于能夠實現零電壓開關（ZVS）。由于諧振電感Lr的存在，開關管的關斷和開啟均可以在零電壓的狀態下進行，從而有效減小開關損耗，提高轉換效率。

4. 工作周期結束

當Q3與Q4的導通相位完成后，電流逐漸反向，進入下一個周期。整個過程重復進行，從而實現穩定的輸出電壓。

三、移相全橋拓撲的優勢

移相全橋拓撲相比其他傳統DC-DC變換器拓撲，具有顯著的優勢。其最大的特點是能夠通過調節移相角來實現對輸出電壓的精確控制。通過軟開關的實現，移相全橋能夠顯著減少開關損耗，提升轉換效率。此外，移相全橋拓撲在處理高功率、大電流的情況下，能夠保持較低的熱損耗，適合高效能的電力轉換。

總結

移相全橋拓撲作為一種高效、可靠的DC-DC變換器結構，因其獨特的軟開關技術和優異的效率表現，在電力電子領域得到了廣泛的應用。其結構簡單、控制方便、適用范圍廣，因此在高功率轉換和電力管理等領域具有重要的應用價值。通過進一步的優化設計，移相全橋拓撲能夠在多種應用場景中實現更高效、更穩定的電源轉換。
