在嵌入式開發中，三極管常被用于開關電路、信號放大等場景，而如何通過單片機的IO口對其進行有效控制，是每位初學者必須掌握的一項基本技能。

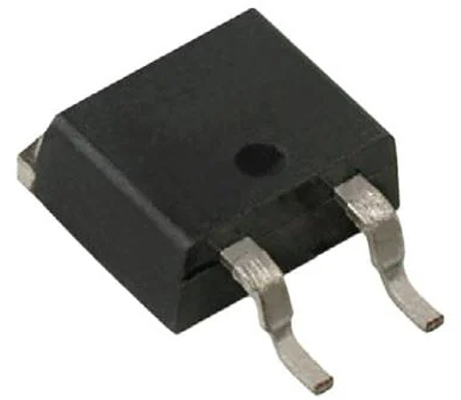

一、什么是三極管？

晶體三極管是一種常見的半導體器件。它有三個引腳:基極(B)、集電極(C)和發射極(E)。三極管從結構上分為NPN和PNP類型,它們的控制方式略有不同,但基本原理相同。三極管的主要用途是開關控制和電流放大，通過基極輸入小電流來控制集電極和發射極之間的大電流通斷。

二、單片機IO口與三極管的連接關系

通常，單片機的IO口輸出電流較小，不足以直接驅動某些外部器件（如繼電器、電機等），此時就需要借助三極管來實現功率放大。我們可以將三極管作為一個電子開關，將單片機IO輸出電平作為控制信號，進而實現對高電流負載的控制。

以NPN型三極管為例，其典型接法如下：

1. 單片機IO口通過限流電阻連接至三極管的基極

2. 發射極接地（GND）

3. 負載（如LED、繼電器）接于集電極和正電源之間

當單片機輸出高電平（如3.3V或5V）時，基極有電流流入，三極管導通，負載得電運行；當輸出低電平時，三極管截止，負載斷電。

三、為什么要加限流電阻？

在基極和總線之間必須串聯一個限流電阻，通常在幾百歐姆到幾千歐姆之間。這個電阻的作用是限制流入三極管基極的電流，以防止過大的電流燒壞輸入輸出口或三極管本身。根據公式：

Rb = (Vio - Vbe) / Ib

其中Vio為輸入口輸出電壓，Vbe為基極-發射極壓差，Ib為基極所需電流。

四、驅動三極管的實用建議

1. 選型合理：選擇適合負載電流的三極管,以確保集電極的最大電流大于負載電流。

2. 考慮電壓損耗：三極管導通時存在壓降（Vce_sat），在對電壓精度要求較高的場合需注意影響。

3. IO口保護：為了防止感應電壓損傷單片機或三極管,在感性負載應用中,建議將三極管集電極與電源連接并聯續流二極管。

五、真實案例：單片機控制風扇電機

假設需要用STM32單片機控制一個12V小風扇，風扇的工作電流約為300mA，顯然IO口無法直接供電。此時，我們可以采用如下方案：

1. 選用一顆NPN型功率三極管如S8050

2. 將單片機PA0口通過1kΩ電阻連接至三極管基極

3. 發射極接地，風扇一端接三極管集電極，另一端接12V電源

4. 并聯一個1N4007二極管作為續流保護

當PA0輸出高電平時，風扇通電轉動；輸出低電平時，風扇停止。

總結

通過合理利用三極管的開關特性，配合單片機的IO控制邏輯，不僅能擴展單片機的輸出能力，還能實現對各種高功率器件的精準控制。無論是入門級項目還是復雜嵌入式系統，掌握這一基礎知識都是不可或缺的一步。
