1n4148

1N4148是一種小型的高速開關二極管，開關比較迅速，廣泛用于信號頻率較高的電路進行單向?qū)ǜ綦x，通訊、電腦板、電視機電路及工業控制電路

特點

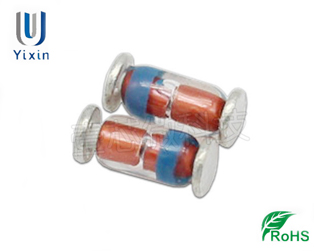

非常通用的一種高頻開關二極管。包括DO35、LL34、SOD323、SOT23、0805封裝均有。

75V反向耐壓和150mA平均正向電流，非常適合一般場合做普通整流用。

4pF的結電容和4nS的反向恢復時間足夠滿足多數場合使用。

非常易于獲得，以及價格低廉，通用性極廣的一個小信號高頻二極管。

參數

二極管類型：高頻小信號電流：正常正向電流 If:150mA ； 最大正向電流 Imax:300mA； 最大重復峰值電流 Ifs:450mA

電壓：最大重復峰值電壓 Umax:100V； 最大連續反向電壓 Urrm:75V； 最大#FormaTImgID_0#1N4148正向電壓 Uf ：1V

時間：反向恢復時間 trr ：4ns

功率：最大功耗 Ptot:500mW

封裝：玻璃封裝：SOD-27（DO-35）

針腳數：2

外徑：1.85mm

外部長度（高度）：4.25mm

結溫：最高結溫 Tj ：200℃

表面安裝器件：軸向引線

1N4148和1N5819的區別：

高頻、低壓、大電流特性是1N5819二極管與普通二極管的不同點，它廣泛被應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流、續流、保護二極管使用。

1N5819的特點是速度超快（開關損耗低），正向壓降特低（電壓損耗低），不過反向耐壓也低，通常少于60V，適用于低壓（不高于12V）開關電源。

1N5819二極管的另一個用途是穩壓，利用其反向特性。所以，耐壓低，而電流又不大的時候，可以考慮用穩壓管代替。

1N4148是點接觸型的小電流高頻開關二極管，速度高，不過工作電流才150mA，廣泛用于信號頻率較高的電路。

1N5819管的反向漏電比較大一點，但是電容小，速度快。但是還沒1N4148快，畢竟1N4148的用途是高頻檢波，而不是整流。

1N4148和1N4007的區別：

1N4148和1N4007在一般小電流（100mA以下，反向電壓100V以下）、不重要場合可應急能互相替換，

1N4148是小電流開關管，100V耐壓，

1N4007是整流管，1A-1000V.代用型號都很多的種類。

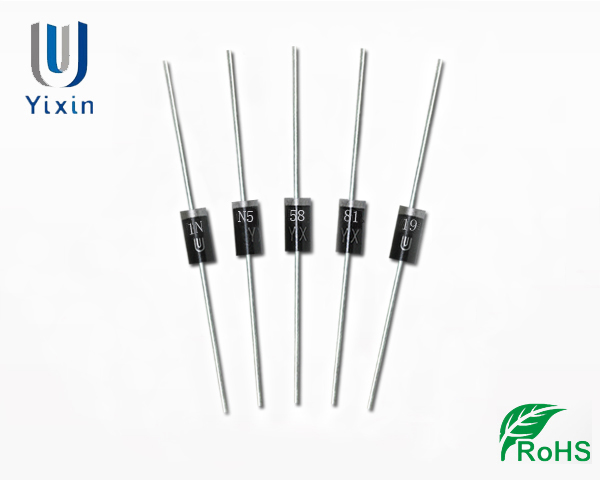

1N5819

1N5819是一種二極管型號，屬于肖特基二極管類型，有引腳數2個，峰值電流為25A，工作溫度范圍是-65°C~ +125°C。1N5819的金屬硅交界處多數載流子傳導。

特性

1、塑料包有保險商實驗室可燃性96V-02、金屬硅交界處，多數載流子傳導3、GUARDRING為過壓保護低功率損耗，高效高電流能力，因?yàn)樵诘碗妷旱驼驂航蹈呃擞磕芰Γ哳l逆變器，免費過網，并極性保護應用高溫焊接保證

參數

二極管類型：肖特基二極管

外徑：2.7mm

正向壓降：0.2V

正向平均可持續電流：1A

峰值電流：25A

表面安裝器件：軸向引線

1n4148與1n5819區別

高頻、低壓、大電流特性是1N5819二極管與普通二極管的不同點，它廣泛被應用于開關電源、變頻器、驅動器等電路，作高頻、低壓、大電流整流，續流、保護二極管使用。

1N5819的特點是速度超快（開關損耗低），壓降特低（電壓損耗低），不過耐壓也低，通常少于60V，適用于低壓（《=12V）開關電源。

普通二級管快恢復速度中，壓降大，耐壓高，適用于高壓（》12V~1000V）開關電源。

1N4148是點接觸型的小電流整流管，速度高，不過電流才50mA，1N5819二極管的另一個用途是穩壓--利用反向特性。所以，耐壓底，而電流又不大的時候，可以考慮用穩壓管代替。

1N5819管的反向漏電比較大一點。但是電容小。速度快。但是還沒1N4148快，畢竟人家的用途是高頻檢波，而不是整流。
