2個二極管全波整流電路分析

在小功率直流電源中，常見的幾種整流電路有單相半波、全波、橋式和三相整流電路等；全波整流電路是平常應用中用得非常多的電路圖之一，全波整流電路是指能夠把交流轉換成單一方向電流的電路，最少由兩個整流器合并而成，一個負責正方向，一個負責反方向，最典型的全波整流電路是由四個二極管組成的整流橋，一般用于電源的整流。也可由MOS管搭建。常見的還有用兩個二極管搭建的全波整流電路。

全波整流是一種對交流整流的電路。在這種整流電路中，在半個周期內，電流流過一個整流器件（比如晶體二極管），而在另一個半周內，電流流經第二個整流器件，并且兩個整流器件的連接能使流經它們的電流以同一方向流過負載。全波整流整流前后的波形與半波整流所不同的，是在全波整流中利用了交流的兩個半波，這就提高了整流器的效率，并使已整電流易于平滑。因此在整流器中廣泛地應用著全波整流。在應用全波整流器時其電源變壓器必須有中心抽頭。無論正半周或負半周，通過負載電阻R的電流方向總是相同的。

2個二極管全波整流電路圖

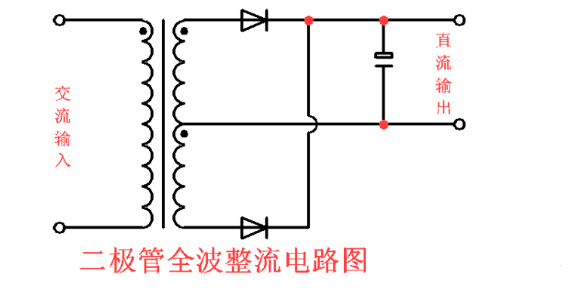

用2個二極管全波整流電路如下圖：

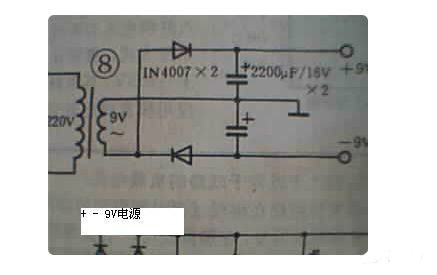

下面這個電路圖也是由兩個二極管組成的全波整流電路，它是全波整流的正負9V的雙電源電路，如果光用正電源，就接正9V和地線即可。

4個二極管全波整流電路圖

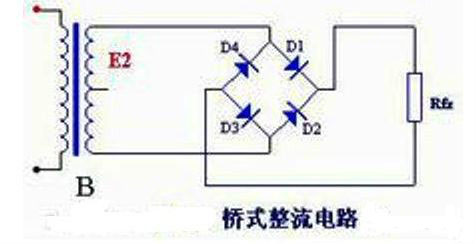

橋式整流電路的工作原理如下：E2為正半周時，對D1、D3加正向電壓，D1、D3導通；對D2、D4加反向電壓，D2、D4截止。電路中構成E2、D1、Rfz 、D3通電回路，在Rfz 上形成上正下負的半波整流電壓，E2為負半周時，對D2、D4加正向電壓，D2、D4導通；對D1、D3加反向電壓，D1、D3截止。電路中構成E2、D2、Rfz 、D4通電回路，同樣在Rfz 上形成上正下負的另外半波的整流電壓。如此重復下去，結果在Rfz 上便得到全波整流電壓。其波形圖和全波整流波形圖是一樣的。從圖中還不難看出，橋式電路中每只二極管承受的反向電壓等于變壓器次級電壓的最大值，比全波整流電路小一半。

橋式整流器利用四個二極管，兩兩對接。輸入正弦波的正半部分是兩只管導通，得到正的輸出；輸入正弦波的負半部分時，另兩只管導通，由于這兩只管是反接的，所以輸出還是得到正弦波的正半部分。 橋式整流器對輸入正弦波的利用效率比半波整流高一倍。橋式整流是交流電轉換成直流電的第一個步驟。

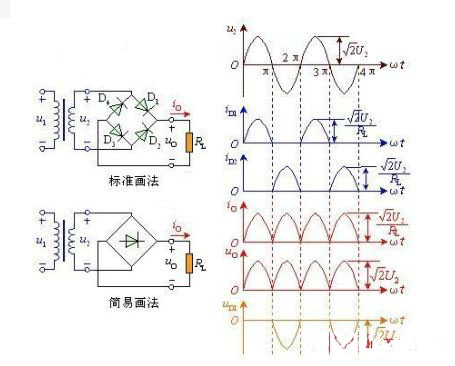

單相全波橋式整流器電路工作原理

由圖可看出，電路中采用四個二極管，互相接成橋式結構。利用二極管的電流導向作用，在交流輸入電壓U2的正半周內，二極管D1、D3導通，D2、D4截止，在負載RL上得到上正下負的輸出電壓；在負半周內，正好相反，D1、D3截止，D2、D4導通，流過負載RL的電流方向與正半周一致。因此，利用變壓器的一個副邊繞組和四個二極管，使得在交流電源的正、負半周內，整流電路的負載上都有方向不變的脈動直流電壓和電流。橋式整流的名稱只是說明電路連接方法是橋式的接法，橋式整流二極管：大家常用的一般是由4只單個二極管封裝在一起的元件，取名橋式整流二極管，整流橋或全橋二極管。
