2SK1058場效應管制作單端甲類功放電路-圖文

單端甲類雖然效率低，發熱量大，但還是有很多愛好者喜歡制作，因?yàn)槠錈o交越失真的聲音深深讓人著迷。本電路非常簡單，每聲道只使用一只2SK1058場效應管作為放大。負載電阻可以采用多顆水泥電阻并聯的方法解決。供電電壓24V。輸出功率在0.1%失真的情況下可以達到7W左右。

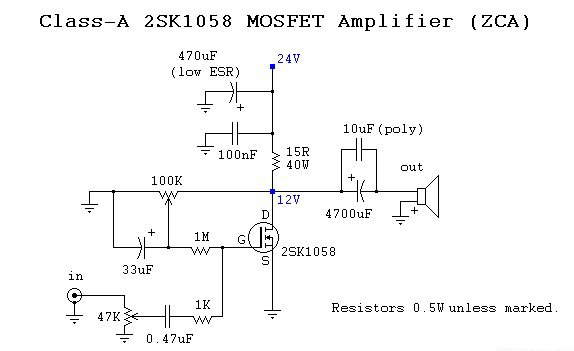

以下是該電路線路圖:
