4N50場效應管參數,4N50參數規格書代換

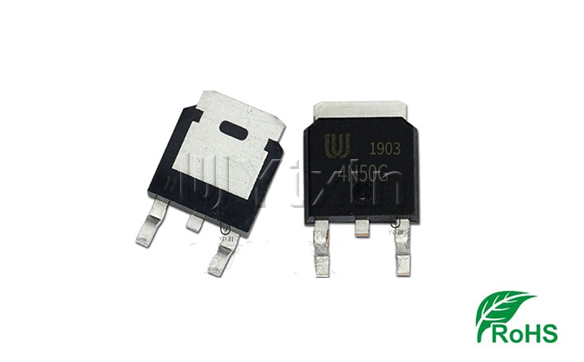

4N50（4A,500V N溝道功率場效應管）封裝形式：TO-252,TO-251,TO-220,TO-220F

4N50規格書(PDF):查看下載

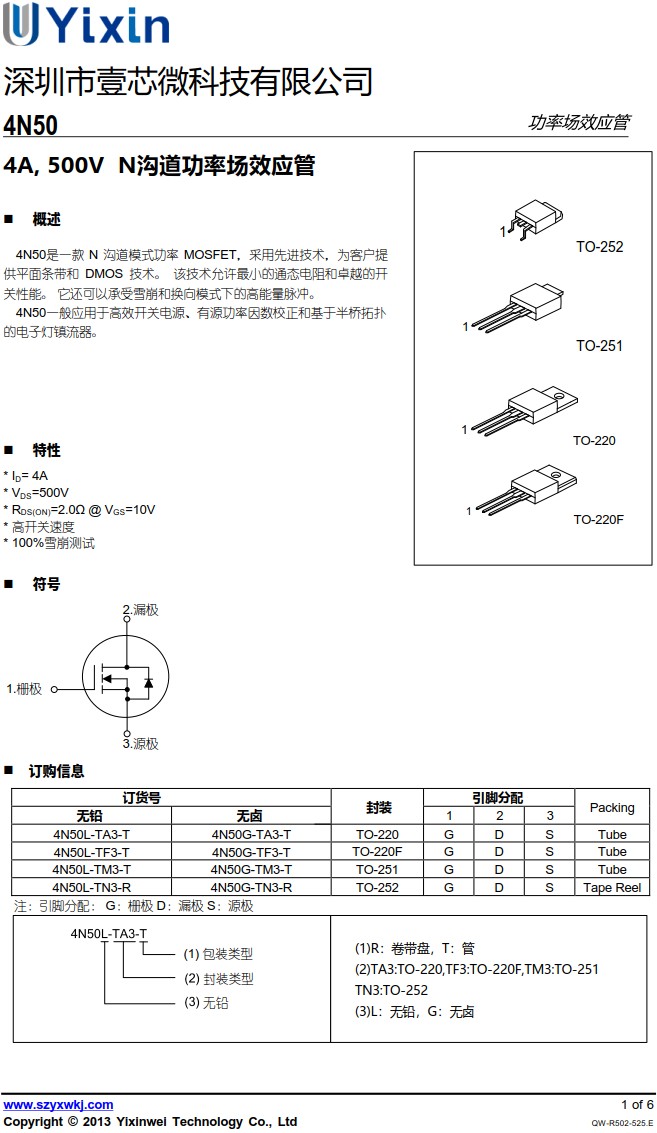

4N50的概述：

4N50是一款N溝道模式功率MOSFET，采用先進技術，為客戶提供平面條帶和 DMOS 技術。 該技術允許最小的通態電阻和卓越的開關性能。 它還可以承受雪崩和換向模式下的高能量脈沖。

4N50一般應用于高效開關電源、有源功率因數校正和基于半橋拓?fù)涞碾娮訜翩?zhèn)流器。

4N50的特性：

ID=4A

VDS=500V

RDS(ON)=2.0? @ VGS=10V

高開關速度

100%雪崩測試

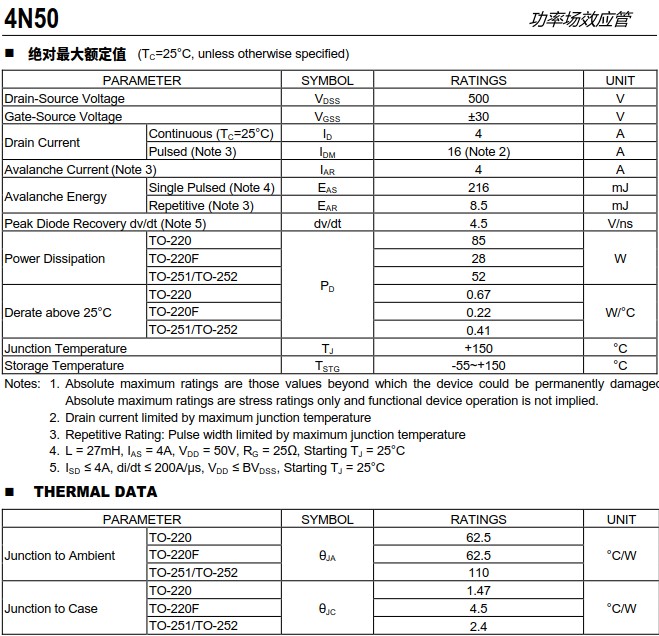

4N50的絕對最大額定值（TC = 25°C，除非另有說明）：

Drain-SourceVoltage漏源電壓,VDSS：500V

Gate-SourceVoltage柵源電壓,VGSS：±30V

DrainCurrentContinuous漏極電流持續(TC=25°C),ID：4A

DrainCurrentPulsedDrainCurrentPulsed(Note3),IDM：16(Note2)A

AvalancheCurrent雪崩電流(注3),IAR：4A

PowerDissipation功耗TO-220,PD：85W

PowerDissipation功耗TO-220F,PD：28W

PowerDissipation功耗,TO-251/TO-252,PD：52W

JunctionTemperature結溫,TJ：+150°C

StorageTemperature儲存溫度,TSTG：-55~+150°C

壹芯微4N50規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
