5N60場效應管參數,5N60參數規格書選型代換

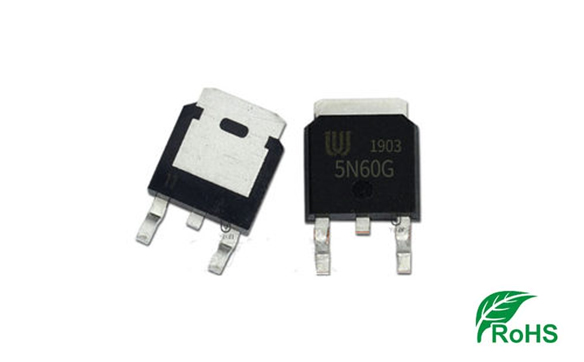

5N60系列場效應管TO-252封裝引腳圖：

壹芯微供應5N60系列的場效應管型號如下（尾綴不同，參數一致，主要區分材質、封裝與包裝方式）

5N60L-TA3-T 5N60G-TA3-T 封裝形式TO-220

5N60L-TF1-T 5N60G-TF1-T 封裝形式TO-220F1

5N60L-TF2-T 5N60G-TF2-T 封裝形式TO-220F2

5N60L-TF3-T 5N60G-TF3-T 封裝形式TO-220F

5N60L-TF3T-T 5N60G-TF3T-T 封裝形式TO-220F3

5N60L-TM3-T 5N60G-TM3-T 封裝形式TO-251

5N60L-TN3-R 5N60G-TN3-R 封裝形式TO-252

5N60L-K08-5060-R 5N60G-K08-5060-R 封裝形式DFN5060-8

注：參數達標，質量穩定，更多型號請咨詢官網客服

5N60.pdf 規格書查看下載

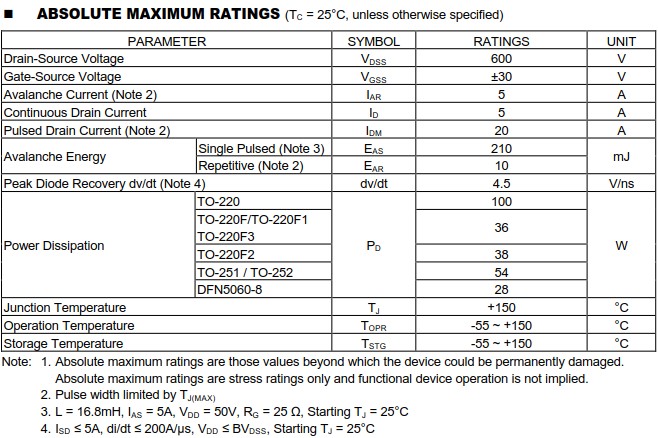

5N60系列絕對最大額定參數如下：（TC=25°C，除非另有說明）

極性：NPN

Drain-SourceVoltage漏源電壓,VDSS：600V

Gate-SourceVoltage柵源電壓,VGSS：±30V

DrainCurrentContinuous漏極電流連續,ID：5A

PowerDissipation功率損耗,TO-220,PD：100W

PowerDissipation功率損耗,TO-220/TO-220F1/TO-220F3,PD：36W

PowerDissipation功率損耗,TO-220F2,PD：38W

PowerDissipation功率損耗,TO-251/TO-252,PD：54W

PowerDissipation功率損耗,DFN5060-8,PD：54W

JunctionTemperature結溫,TJ：+150°C

StorageTemperature儲存溫度,TSTG：-55~+150°C
