5N65場效應管參數代換,5N65參數規格書下載

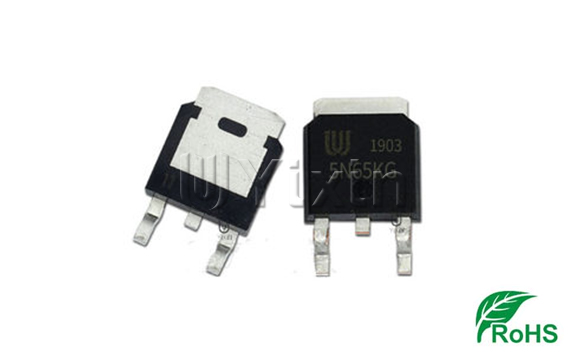

5N65系列場效應管TO-252封裝引腳圖：

壹芯微供應5N65系列的場效應管型號如下（尾綴不同，參數一致，主要區分材質、封裝與包裝方式）

5N65L-TA3-T 5N65G-TA3-T 封裝形式TO-220

5N65L-TF3-T 5N65G-TF3-T 封裝形式TO-220F

5N65L-TF1-T 5N65G-TF1-T 封裝形式TO-220F1

5N65L-TF2-T 5N65G-TF2-T 封裝形式TO-220F2

5N65L-TF3T-T 5N65G-TF3T-T 封裝形式TO-220F3

5N65L-TM3-T 5N65G-TM3-T 封裝形式TO-251

5N65L-TN3-R 5N65G-TN3-R 封裝形式TO-252

5N65.pdf 規格書查看下載

5N65系列特性參數如下：

RDS(ON)<2.4Ω @ VGS=10V

* 超低柵極電荷（典型值15nC）

* 低反向傳輸電容（CRSS=典型6.5pF）

* 快速切換能力

* 指定雪崩能量

* 改進的dv/dt能力，高耐用性

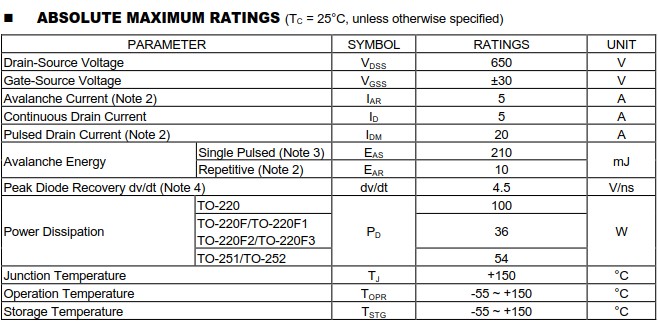

5N65系列絕對最大額定參數如下：（TC=25°C，除非另有說明）

極性：NPN

Drain-SourceVoltage漏源電壓,V_DSS：650V

Gate-SourceVoltage柵源電壓,V_GSS：±30V

DrainCurrentContinuous漏極電流連續,I_D：5A

Junction Temperature結溫,T_J：+150°C

OperationTemperatureAndStorageTemperature工作和儲存溫度,T_OPR,T_STG：-55 ~+150°C

壹芯微5N65規格書下還有熱特性，靜態特性與電氣參數等，建議自行閱讀觀看。
