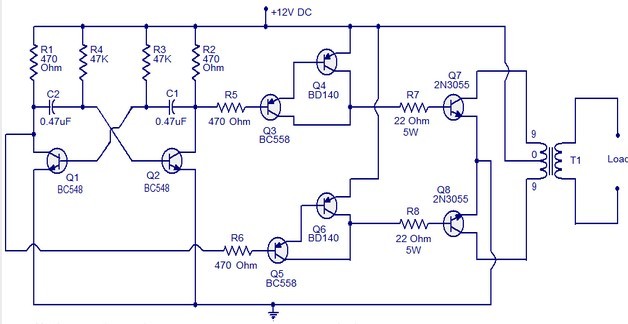

這里是全晶體管逆變器，可以驅動60W負載的電路圖。晶體管Q1和Q2形成一個50Hz的無穩態多諧振蕩器。Q2的集電極的輸出連接到輸入的達林頓對形成由Q3和Q1的輸出Q4.Similarly的輸入端耦合到該對Q5和Q6。達林頓對的輸出驅動器的最終輸出晶體管Q7和Q8有線推拉配置來驅動輸出變壓器的電路圖。
這里是全晶體管逆變器，可以驅動60W負載的電路圖。晶體管Q1和Q2形成一個50Hz的無穩態多諧振蕩器。Q2的集電極的輸出連接到輸入的達林頓對形成由Q3和Q1的輸出Q4.Similarly的輸入端耦合到該對Q5和Q6。達林頓對的輸出驅動器的最終輸出晶體管Q7和Q8有線推拉配置來驅動輸出變壓器的電路圖。
該電路可在VERO板組裝。
T1可以是230V，6A初級9-0-9V變壓器次級。
晶體管Q4，Q6，Q7和Q8必須配備散熱片。
采用12V，7Ah電池供電的逆變器。
可以進行輕微的調整，R3和R4的價值，以得到精確的50Hz輸出。
