2021-07-26 瀏覽：-「AO3415」MOS管作為開關控制時為何用PMOS做上管NMOS做下管-壹芯微
了解MOS管的開通/關斷原理你就會發現，使用PMOS做上管、NMOS做下管比較方便。使用PMOS做下管、NMOS 做上管的電路設計復雜，一般情況下意義不大，所以很少采用。

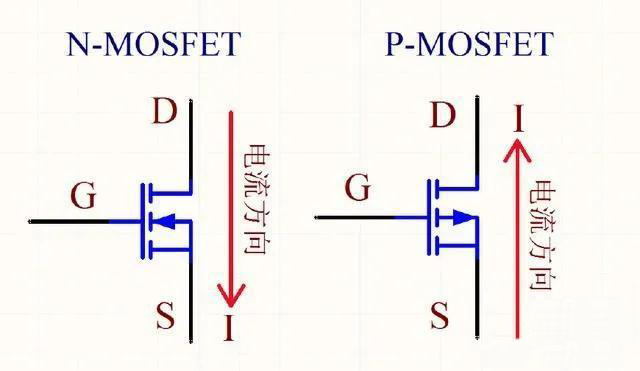

下面先了解MOS管的開通 / 關斷原理，請看下圖：
NMOS管的主回路電流方向為D→S，導通條件為VGS有一定的壓差，一般為5~10V（G電位比S電位高）；而PMOS管的主回路電流方向為S→D，導通條件為VGS有一定的壓差，一般為-5~-10V（S電位比G電位高），下面以導通壓差6V為例。

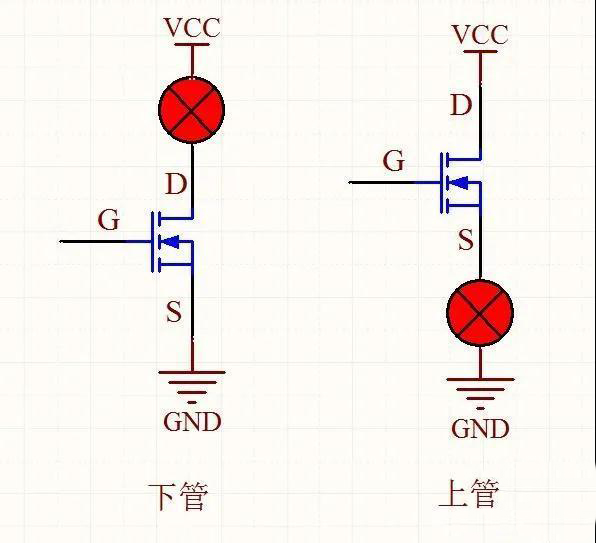

NMOS管
使用NMOS當下管，S極直接接地（為固定值），只需將G極電壓固定值6V即可導通；若使用NMOS當上管，D極接正電源，而S極的電壓不固定，無法確定控制NMOS導通的G極電壓，因為S極對地的電壓有兩種狀態，MOS管截止時為低電平，導通時接近高電平VCC。當然NMOS也是可以當上管的，只是控制電路復雜，這種情況必須使用隔離電源控制，使用一個PMOS管就能解決的事情一般不會這么干，明顯增加電路難度。

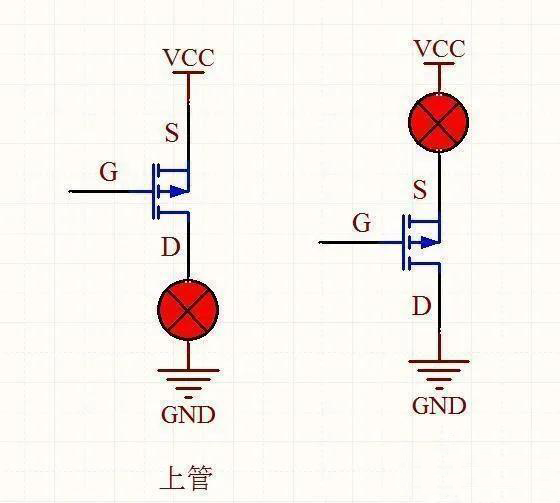

PMOS 管
使用PMOS當上管，S極直接接電源VCC，S極電壓固定，只需G極電壓比S極低6V即可導通，使用方便；同理若使用PMOS當下管，D極接地，S極的電壓不固定（0V或VCC），無法確定控制極G極的電壓，使用較麻煩，需采用隔離電壓設計。
產品供應信息

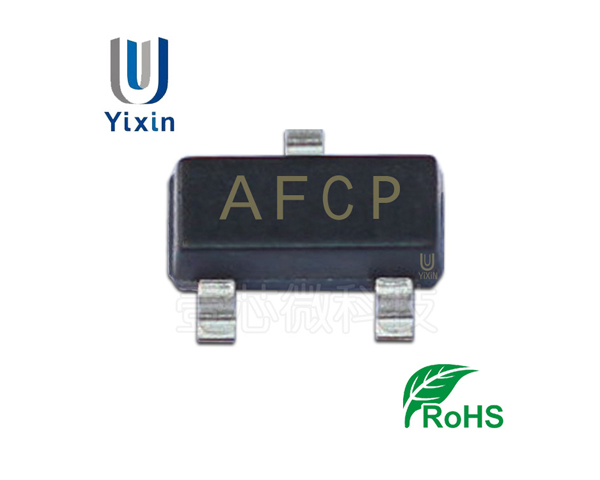

型號：AO3415(場效應MOS管)
品牌：壹芯微|類型：場效應MOS管封裝：SOT-23|多種封裝 尺寸不同 參數一致 免費樣品 歡迎咨詢
| 參數\型號 | AO3415 | ||
| 極性 | P | ||
| ID(A) | -4 | ||
| VDSS(V) | -20 | ||
| RDS(ON):Max(Ω) | 0.043 | ||
| RDS(ON):VGS(Ω) | -4.5 | ||
| VGS(th):(V) | -0.3~-1 | ||
| Gfs(min):(S) | 8 | ||
| Gfs(min):Vgs(V) | -5 | ||
| Gfs(min):Io(A) | -4 | ||
| 封裝 | SOT-23 |
