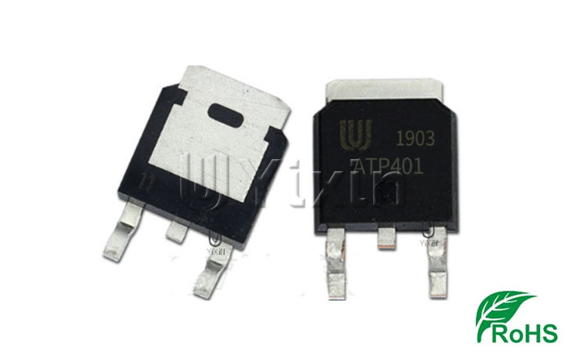

ATP401 貼片TO-252 MOS管60V 100A N溝道 足參數

ATP401(P溝道增強型場效應晶體管)；ATP401 場效應管參數；ATP401 場效應管封裝引腳圖；ATP401 場效應管中文資料規格書(PDF)；

電流(ID)：100A，電壓(VDSS)：60V，封裝形式：TO252

產品概要

導通電阻RDS(on)1=2.8mΩ(典型值)

輸入電容Ciss=17000pF(typ)

4.5V驅動

無鹵合規

絕對最大額定參數（TC=25C，除非另有說明）

Drain-to-Source Voltage 漏源電壓 VDSS：60V

Gate-to-Source Voltage 柵源電壓 VGSS：±20V

Drain Current(DC) 漏極電流(DC) ID：100A

Drain Current(Pulse) 漏極電流(脈沖)IDP PW≤10μs, duty cycle≤1%：400A

Allowable Power Dissipation 允許功耗 PD Tc=25°C：90W

Channel Temperature 通道溫度 Tch：150°C

Storage Temperature 儲存溫度 Tstg：-55 to +150°C

Avalanche Energy 雪崩能量(單脈沖)*1 EAS：549mJ

Avalanche Current 雪崩電流*2 IAV：70A

超過最大額定值的應力可能會損壞設備。最大額定值僅是壓力額定值。推薦操作以上的功能操作

條件不是隱含的。長期暴露于高于推薦工作條件的應力可能會影響器件的可靠性。
