筆記本電腦因場效應管損壞導致不能正常開機啟動解析及方法

一臺筆記本電腦，無法正常開機啟動。

故障判斷：對于無法正常開機啟動的筆記本電腦，通常情況下應按照先供電、再時鐘及復位信號的檢測順序進行檢測。

故障分析：確認故障，排除電源適配器和可充電電池外部供電存在問題，并判斷該故障筆記本電腦需進行拆機檢修。

機檢測過程中通常首先在未加電的情況下檢查主板上的主要芯片、電子元器件以及硬件設備的外觀有無明顯物理損壞。

如果檢查到比較明顯的物理損壞或虛焊、開焊問題時，可直接對這些問題進行加焊或更換處理。如果在清理和觀察過程中沒有發現明顯的物理損壞，需要根據故障分析再次做出判斷。如果故障分析能夠明確故障原因，不必加電檢測。如果故障現象比較復雜，故障分析之后依然對故障原因比較模糊，則需進行加電檢測。

電源控制芯片、場效應管、電阻器以及電容器都是電路中經常出現故障的電子元器件，在檢測過程中，根據故障現象對這些電子元器件進行重點檢測，有時可迅速排除故障。

清理和觀察該故障筆記本電腦的過程中，發現一個場效應管存在明顯損壞的問題。

通常情況下，在觀察故障筆記本電腦主板上沒有明顯物理損壞的電子元器件后，會檢測主板各供電電路中的電感器對地阻值是否存在明顯偏低的問題。然后再去檢測待機電路的3.3V和5V供電輸出是否正常，從而區分故障原因主要是在待機電路、保護隔離電路，還是在主機電源開關鍵、EC芯片、芯片組及其相關電路上。

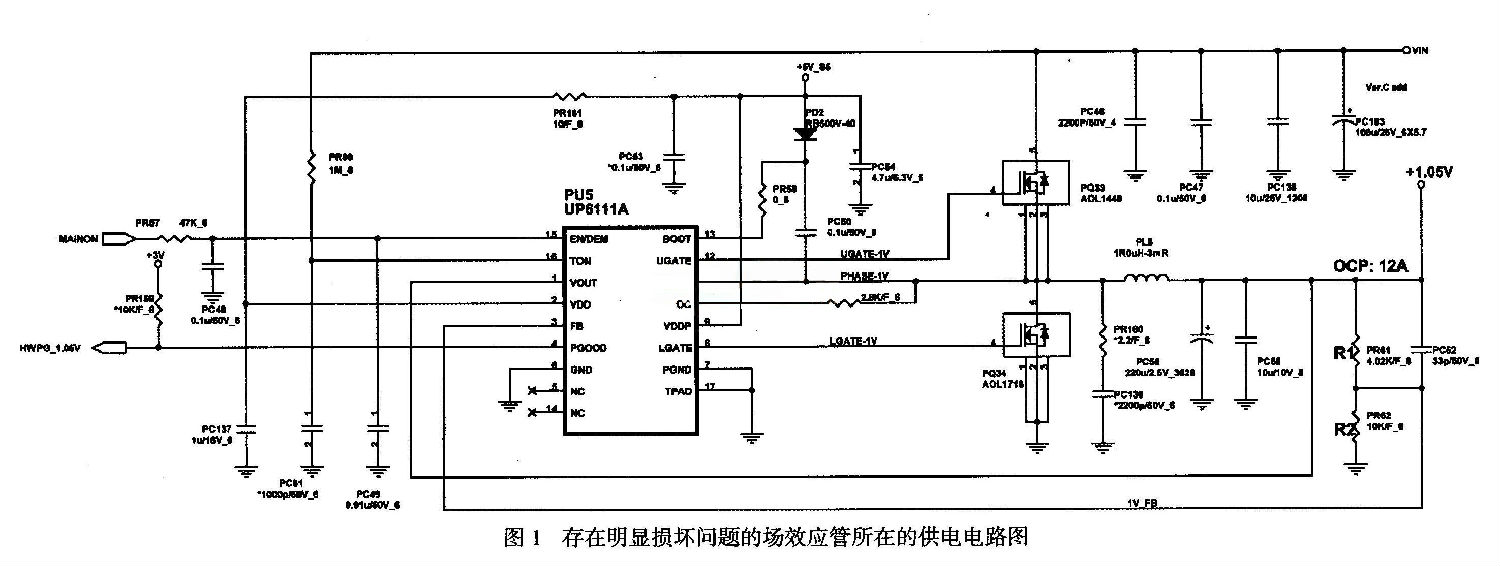

對于該故障筆記本電腦，觀察到場效應管存在明顯的損壞問題，所以首先需要將其更換，如圖1所示為存在明顯損壞問題的場效應管所在的供電電路圖。存在明顯損壞問題的場效應管為電路圖中的PQ33，正是場效應管的損壞使該供電電路無法正常輸出供電，從而導致了不能正常開機啟動的故障。

更換損壞的場效應管，加電測試，故障排除。

故障總結：主板上的硬件設備和電子元器件出現虛焊、脫落、擊穿、性能不良是筆記本電腦所表現出來的各種故障現象的常見原因。

對故障發生前的情況進行了解，對故障現象進行確認和初步判斷，以及拆機后進行清理和觀察，這類操作步驟看似簡單，是故障檢修過程中不可缺少的關鍵步驟。很多故障筆記本電腦都是在這些簡單的操作中確認了故障點，并順利排除。所以檢修過程中，一定不可忽視這些簡單的檢修操作。
