倍壓整流電路結構優缺點解析

倍壓整流電路的實質是電荷泵。最初由于核技術發展需要更高的電壓來模擬人工核反應，于是在1932年由COCCROFT和WALTON提出了高壓倍壓電路，通常稱為C-W倍壓整流電路。

倍壓整流電路有多種結構，各有優缺點。常見電路如下:

這三個電路都是6倍壓整流電路，各有特點。我們通常稱每2倍為一階，用N表示，上述電路都是3階，即N=3。如果希望輸出電壓極性不同，只要將所有的二極管反向就可以了。

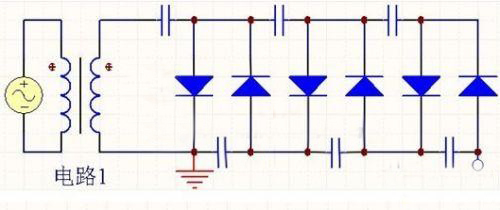

電路1的優點是每個電容上的電壓不會超過變壓器次級峰值電壓U的兩倍，即2U，所以可以選用耐壓較低的電容。缺點是電容是串聯放電，紋波大。

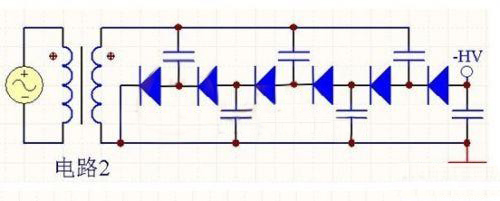

電路2的優點是紋波小，缺點是對電容的耐壓要求高，隨著N的增大，電容的電壓應力隨之增加。圖中最后一個電容的電壓達到了6U。

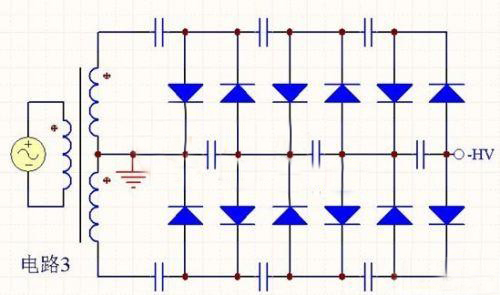

電路3是電路1的改進，優點是紋波比電路1小很多，電容電壓應力不超過2U。缺點是電路復雜。

下面以電路1為例簡單說明工作原理：

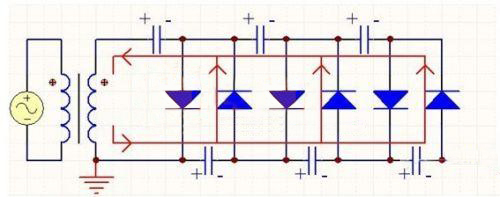

當變壓器次級輸出為上正下負時，電流流向如圖所示。變壓器向上臂三個電容充電儲能。

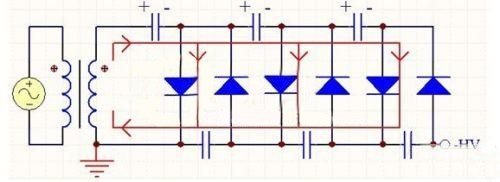

當變壓器次級輸出為上負下正時，電流流向如圖所示。上臂電容通過變壓器次級向下臂充電。

如果不帶負載，穩態時，除了最左邊的那個電容，其他每個電容上的電壓為2U，所以總的輸出電壓為6U。事實上，由于高階倍壓整流電路帶載能力很差，輸出很小的功率就會導致輸出電壓的大幅度跌落。假設輸出電流為I，每個電容的容量相同，為C，交流電源頻率為f，則電壓跌落為:

輸出電壓紋波為:
