標準電阻規范要求資料-標準電阻法檢定接線圖

標準電阻規范要求

1、獨立的防雷保護接地電阻應小于等于10歐；

2、獨立的安全保護接地電阻應小于等于4歐；

3、獨立的交流工作接地電阻應小于等于4歐；

4、獨立的直流工作接地電阻應小于等于4歐；

5、防靜電接地電阻一般要求小于等于100歐。

6、共用接地體（聯合接地）應不大于接地電阻1歐。

標準電阻法檢定接線圖

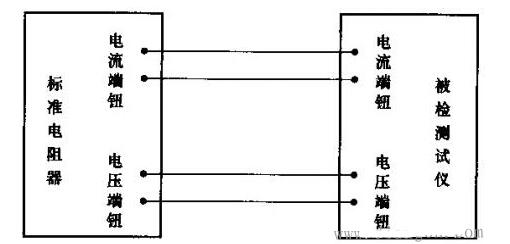

基本誤差的檢定一般采用標準電阻法，在保證不超過檢定允許的總不確定度條件下，允許采用其他的檢定方法，但需經上一級計量主管部門批準。但當檢定數據有爭議時，以標準電阻法為準。檢定時的接線圖如圖1所示。

用專用導線將被檢回路電阻測試儀與直流電阻快速測試儀的測量電流端鈕和測量電壓端鈕與所選定的標準電阻器的電流端鈕和電壓端鈕對接起來。記錄標準電阻器的阻值和被檢測試儀的指示值。

檢定回路電阻測試儀與直流電阻快速測試儀的檢定點為被檢測試儀電阻量程的10%，20%，30%，40%，50%，60%，70%，80%，90%和100%，共10個點。當檢定多量程測試儀基本誤差時，應對其全部量程接線檢定。
