2021-04-12 瀏覽：-查看三極管和場效應管的型號及購買時該如何選擇
文中所給的圖片，，損壞的管子不是場效應管，而是日本公司生產的NPN型大功率三極管2SC2073（日本公司生產的三極管通常省略前綴字母“2S”）。該管的外形及引腳排列如下圖所示。

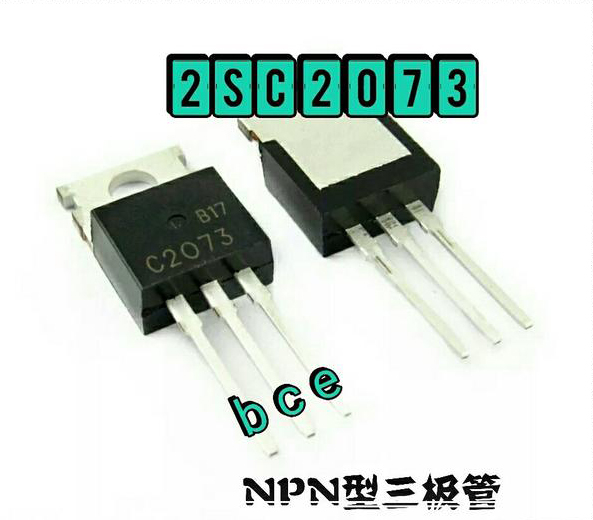

TO-220封裝的2SC2073。
2SC2073一般采用TO-220封裝，引腳排列如上圖所示。該管多用于音頻功放電路中作為驅動管，其BVceo為150V，Icm為3A，Pcm為25W，特征頻率fT≥4MHz。
功放電路中若2SC2073損壞，不要先急著換管子，先檢查一下2SC2073外圍的阻容元件及供電電壓有沒有問題，在確認正常后再更換管子。看圖片中的2SC2073都未加散熱片，更換新管子后，通電工作一段時間看看電路板上那些2SC2073是否都發熱較大？若是的話，最好給管子外加一個小散熱片。

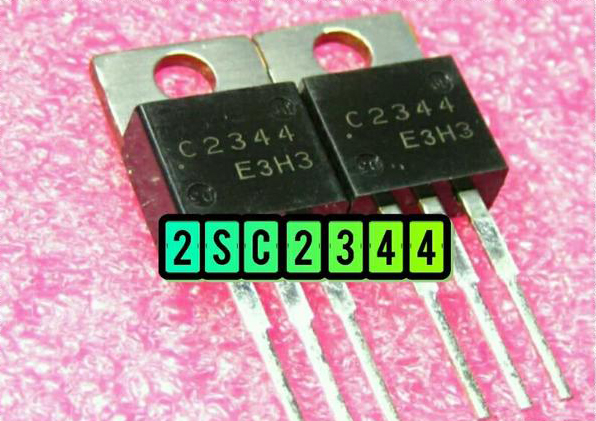

NPN型高頻三極管2SC2344。
若2SC2073損壞，亦可以選用功放電路中常用的2SC2344代換，該管的BVcbo為180V，其它參數與2SC2073基本一樣。

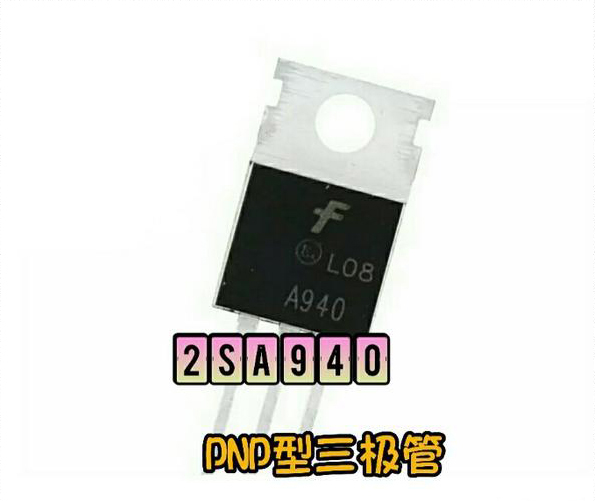

PNP型高頻三極管2SA940。
順便說一下，電路中2SC2073常與PNP型高頻三極管2SA940作為互補管使用。它們的參數及引腳排列都一樣，只是導電極性不同。
