測量三極管好壞是否需要拆下,需要注意的事項

測量電路板上三極管的好壞一般有兩種方法：一是帶電測量三極管各引腳的電壓、電流等數據，然后通過測量的數據判斷管子的好壞；二是斷電測量三極管發射結和集電結的正反向電阻，然后根據萬用表顯示的讀數來判斷管子好壞。

對于第一種方法，不需要拆下三極管，直接在電路板上測量即可。對于第二種方法一般需要拆下三極管才能判斷出管子的好壞，這是因為電路板上的三極管一般都與電阻、電容、線圈等元件連接，用萬用表測量管子的正反向電阻時，與三極管引腳相連的這些元件可能會影響測量結果，從而導致誤判斷。我們來看下面的電路。

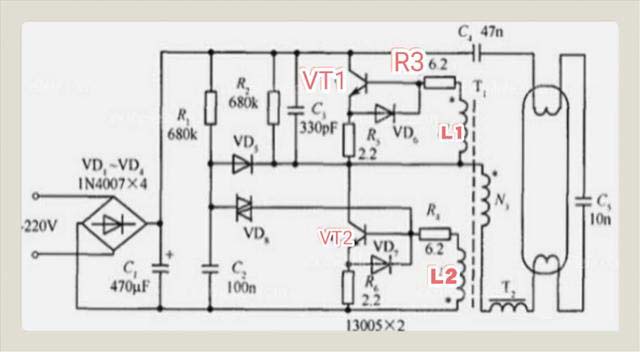

節能燈電子鎮流器電路圖

上圖是一個節能燈電子鎮流器的電路圖，電路中有兩個NPN型高反壓三極管MJE13005，每個管子的發射結都接有電阻、線圈及二極管。假設我們想用萬用表二極管檔通過測量VT1發射結的正反向電阻來判斷管子的好壞，由于VT1的基極通過6.2Ω的電阻、線圈L1及2.2Ω電阻與發射極連接，若此時用萬用表二極管檔測量發射結的正反向電阻，顯示的讀數很小，這會導致誤判斷，認為該管的發射結已擊穿損壞，故通過測量三極管正反向電阻這種方法來判斷管子好壞，一般需要拆下三極管來測量。

數字萬用表測量三極管好壞的方法。

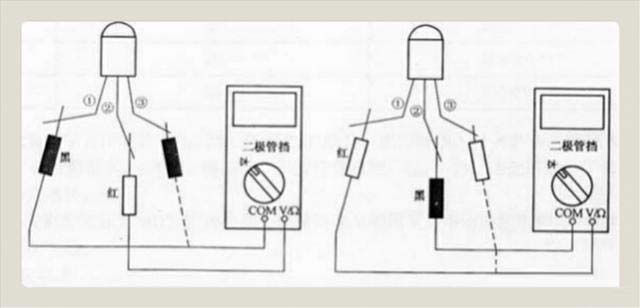

將三極管從電路板上拆下之后，可以用數字萬用表的二極管檔測量三極管的兩個PN結的正反向電阻來判斷好壞。若測量三極管的某個PN結的正反向讀數皆為0或無窮大，說明該管已損壞。
