2021-04-24 瀏覽：-場效應管對管驅動電路解析

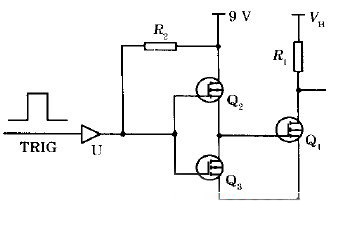

驅動電路由緩沖器U、電阻R2及1對小功率場效應對管Q1、Q2組成。當控制信號為低電平時,同向緩沖器U輸出低電平,使得與+9V電源相聯的P溝道場效應管Q2導通,與地相聯的N溝道場效應管Q3 截止,絕緣柵場效應管Q1的柵極為高電平, N溝道絕緣柵場效應管Q1導通; 當控制信號為高電平時, 同向緩沖器U輸出高電平, 使得與+9V電源相聯的P溝道場效應管Q2截止, 與地相聯的N溝道場效應管Q3導通, 絕緣柵場效應管Q1的柵極為低電平, 絕緣柵場效應管Q1管截止。電阻R2是集電極開路同向緩沖器U的上拉電阻。
