場效應管的配電電路解析

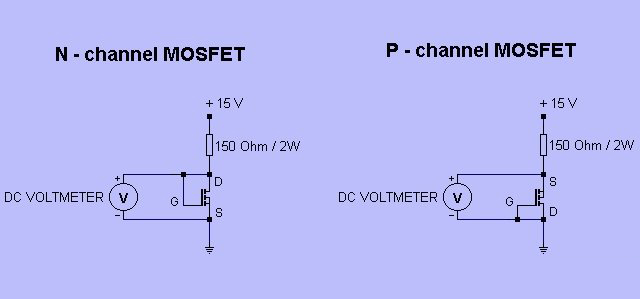

圖中電源、電阻可根據實際情況取值。一般MOS管的VGS在3.3-4.2V之間，假定VGS=3.5V，供電電壓15V，在10ma下配對時，R=（15-3.5）/10ma=1.15K，選合適的電阻后實際通電測量VGS，相同的數值為配對管。

實際測量時VGS值會隨管子溫度的改變而變化，一般上電幾分鐘后再測量比較準確。大功率管最好裝上散熱器再上電測量。電源的穩壓要好，可以用本本或電腦的ATX電源。
