場效應管放大電路原理及應用解析

一、偏置電路

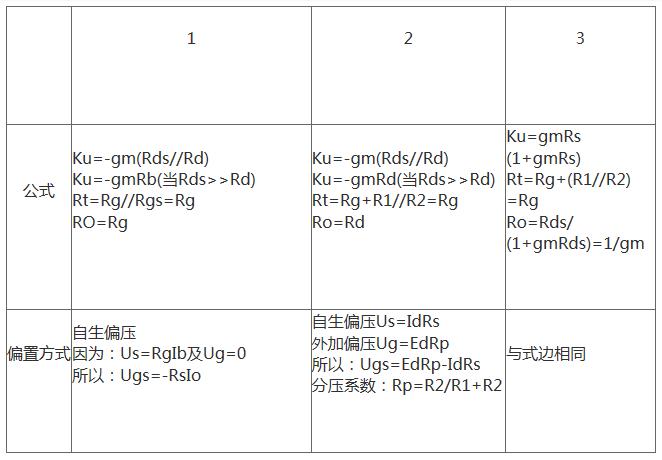

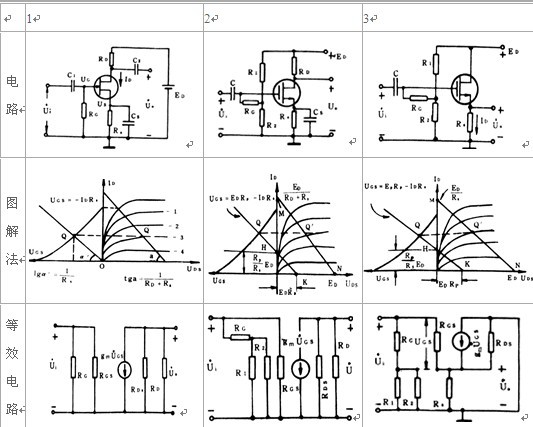

有自生偏置和混合偏置兩種方法，表1電路I利用漏極電ID通過Rs所產生的IdRs作為生偏置電壓，即Ugs=-IdRso可以穩定工作點。|IdRs|越大，穩定性能越好，但過負的偏置電壓，會使管子進入夾斷而不能工作。若采用如表2和表3混合偏置電路就可以克服上述缺陷。它們是由自生偏壓和外加偏置組成的混合偏置，由于外加偏壓EdRp（Rp為分壓系數）提高了柵極電位，以便于選用更大的IdRs來穩定工作點，電路2、3中Rg的作用是提高電路輸入電阻

二、圖解法

用圖解法求電路的靜態工作點如下：

常用場效應管放大電路

（1）寫出直流負載線的方程為：Uds=Ed-Id(Rd+Rs)=15-3.2Id

令ID=0，則UDS=15伏，在橫坐標上標出N點，又令UDS=0，得ID=4.7毫安，在縱坐標上標出M點，將M、連接成直線，則MN就是直流負載線。

（2）畫柵漏特性（轉移特性）：根據負載線與各條漏極特性曲線的交點坐標，畫出如下圖B左邊所示的ID=f(UGS)曲線稱為柵漏特性。

（3）通過柵漏特性坐標原點作Tga=1/Rs的柵極回路負載線，它與柵漏特性相交于Q，再過Q點作橫軸平行線，與柵漏負載線相交于Q’。由靜態工作點Q和Q’讀出：IDQ=2.5毫安，UGSQ=-3伏，UDSG=7伏，表1中的圖解法與此相同。

三、等效電路分析法

場效應管的微變等電路示于下圖，由場效應管放大電路寫成等效電路的具體例子可參閱表一。根據等到效電路求電壓放大倍數及輸入，輸出電阻的方法與晶體管電路相同。
