場效應管放大作用時的所在區域

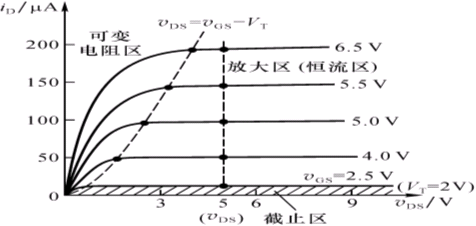

場效應管用處放大時，是工作于它的飽和區，也就是恒流區。場效應管工作在恒流區時，漏極電流不隨漏極源極間的電壓變化而變化，只由柵源間的電壓控制，所以場效應管放大信號時，是工作在這個區域，相當于三極管的放大區。和三極管放大的區別在于，三極管是基極電流控制集電極電流，而場效應管是柵源之間的電壓控制漏極電流。（G為柵極，D為漏極，S為源極）。

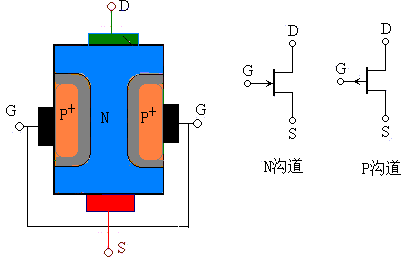

先來簡單說下場效應管吧，場效應管分結型場效應管和絕緣柵型場效應管，絕緣柵型場效應管就是MOS管，MOS管又分耗盡型和增強型，而每一種又分為N溝道和P溝道，如上圖就是一個N溝道結型場效應管，我們以它為例來說明一下它的原理。它的柵極相當于三極管的基極，漏極相當于三極管的集電極，源極相當于三極管的發射極。

從上圖中我們可以看出，中間的是導電溝道，這個相當于河流，兩邊的P型區相當于兩個可左右移動的閘門，當漏源之間的電壓不變時，溝道內通過的電流也不會變，此時如果在GS之間加反向電壓，就相當于將兩邊的閘門向中間推，來減小溝道內可以通過的電流，GS間電壓越大，溝道越窄，流過的電流就越小，GS間電壓越小，溝道越寬，流過的電流就越大。這種情況就說明是工作在放大狀態了。

從上面可以看出，場效應管是一種電壓控制器件，是利用了柵極的電壓來控制漏極電流，這種控制能力的大小用跨導來表示，區別于三極管的電流控制能力“貝塔”。
