場效應管及晶閘管的區別

場效應管和晶閘管都是電子電路中常用的開關型器件，但是兩者存在本質的區別。場效應管包括結型場效應管JFET和金屬-氧化物半導體場效應管MOSFET。而晶閘管一般是指可控硅，可控硅按照導通方向可以分為單向可控硅SCR和雙向可控硅Triac。

什么是場效應管

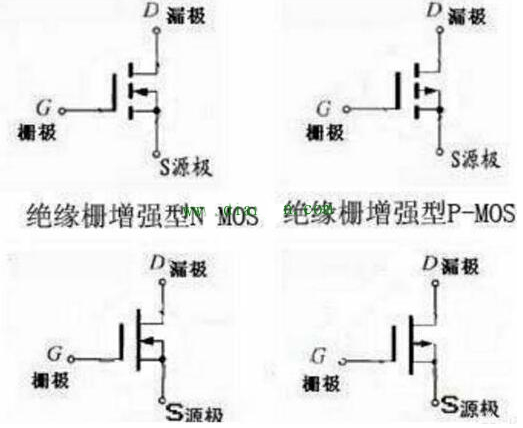

這里主要介紹MOSFET。MOSFET有三個電極，分別為柵極G、源極S和漏極D，其中柵極G為控制端，源極S和漏極D為輸出端。從半導體的構成方面可以分為NMOS和PMOS。這兩種MOS的電路符號如下圖所示：

PMOS的襯底為N型半導體，在VGS《0時，會形成P溝道，所以叫做P溝道MOS；而NMOS的襯底為P型半導體，在VGS》0時，會形成N溝道，所以叫做N溝道MOS。

MOS管是電壓驅動型的器件，主要用作可控整流、功率開關、信號放大等，應用比較廣泛。MOS管的通道依靠VGS的電平，對于NMOS而言，VGS 》0時，NMOS導通，否則NMOS截止；對于PMOS而言，VGS《0，PMOS導通，否則截止。

晶閘管又稱可控硅，其與場效應管一樣，皆為半導體器件，它們的外形封裝也基本一樣，但它們在電路中的用途卻不一樣。

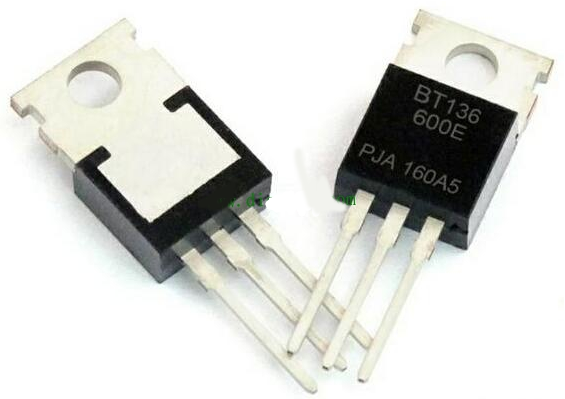

▲ TO-220封裝的BT136雙向晶閘管。

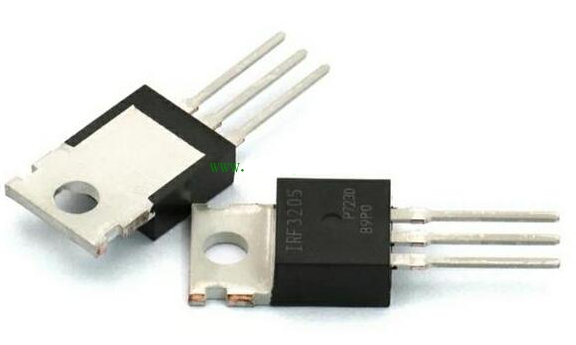

▲ TO-220封裝的N溝道MOS場效應管。

晶閘管可分為單向晶閘管和雙向晶閘管兩種。它們在電子電路中可以作為電子開關使用，用來控制負載的通斷；可以用來調節交流電壓，從而實現調光、調速、調溫。另外，單向晶閘管還可以用于整流。

晶閘管在日常中用的很廣，像家里用的聲控燈，一般采用BT169、MCR100-6這類小功率單向晶閘管作為電子開關驅動燈泡工作。在白熾燈泡無級調光或電風扇無級調速電路中，常用BT136這類大功率的雙向晶閘管來實現調光或調速。

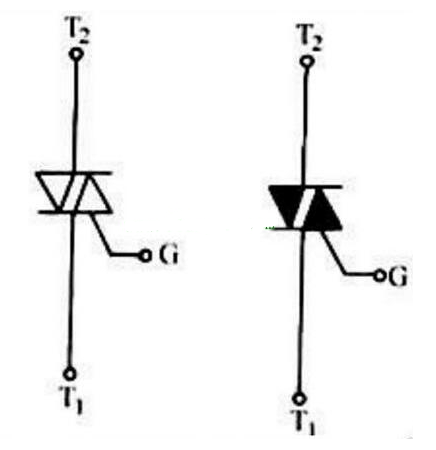

▲ 雙向晶閘管的電路符號。

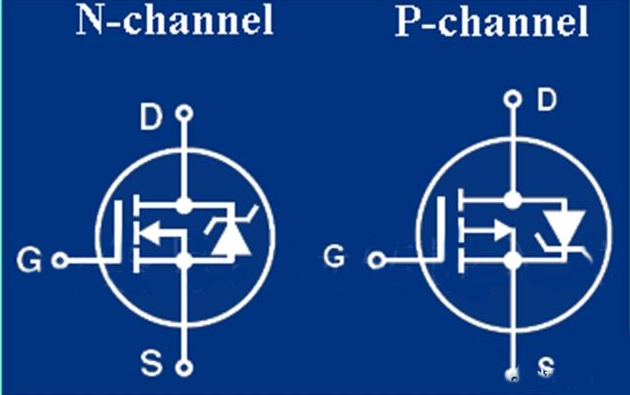

▲ MOS場效應管的電路符號。

場效應管屬于單極型半導體器件，其可以分為結型場效應管和MOS場效應管兩種，每種類型的場效應管又有P溝道和N溝道之分。場效應管在電子電路中既可以作為放大器件用來放大信號，又可以作為開關器件用來控制負載的通斷，故場效應管的用途比晶閘管更廣一些。

在功放電路中，采用VMOS場效應管作為功率放大元件，可以提高音質；在開關電路中，驅動電機等大電流負載時，選用MOS場效應管作為電子開關，可以減輕前級驅動電路的負擔（若選用晶閘管的話，需要從前級電路汲取較大的驅動電流）。

綜上，場效應管和晶閘管的區別就是：場效應管既可以放大信號，亦可以作為高速電子開關控制負載的通斷，同時還可以實現調速、調光、調溫等功能，而晶閘管不能用來構成放大器放大信號，用作電子開關時，工作頻率也不及場效應管高，只能用于低速控制。
