H橋驅動電機，正常都是驅動直流電機，小功率，電流范圍不會很大。

要想電機能夠轉動并且可以調節方向，采用H橋是最為理想的電子換向驅動。

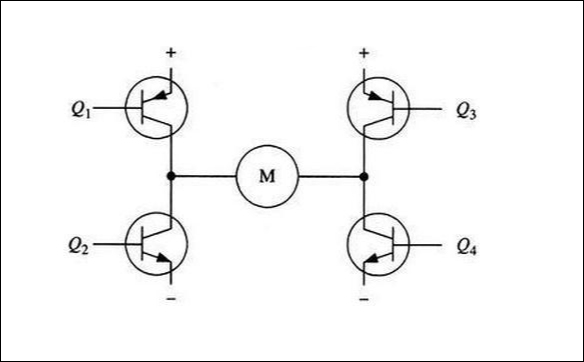

H橋基本驅動電路一般有如下圖：

其中Q1與Q3為上橋臂，Q2與Q4為下橋臂。圖中只有對角線的管子開通，電機才能夠轉動。比如：

Q1，Q4開通時，電機正轉

Q2，Q3開通時，電機反轉

Q1，Q3或者Q2，Q4開通時，電機處于制動停止狀態。

圖中，應盡量避免同一個橋臂的兩個管子導通，比如Q1，Q2同時導通或者Q3，Q4同時導通，都會引起管子的燒毀。

圖中，上橋臂Q1和Q3采用PNP型三極管，Q2和Q4采用NPN三極管，因為Q1和Q3是高端驅動，采用了PNP管子就避免帶來驅動電路設計的麻煩。

如若采用三極管和MOS管的結合，那么只要把Q2和Q4替換成N溝通的MOS管就可以，因為N溝通的MOS管比較成熟，也比較常見，價格也合適。

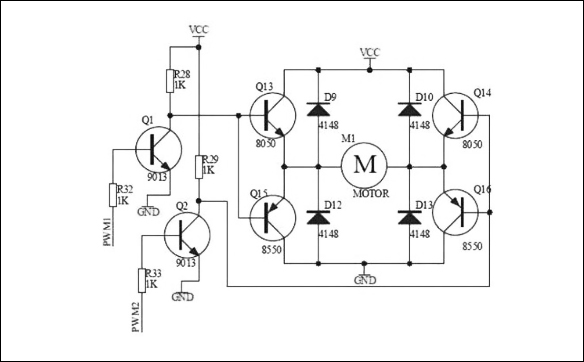

具體電路圖如下：
