我們知道,三極管是利用Ib的電流去控制電流Ic的,所以說三極管是電流控制電流的器件。 而MOS管是利用Ugs的電壓去控制電流Id的,所以說MOS管是電壓控制電流的器件。 對于N溝道增強型的MOS管,當Ugs>Ugs(th)時,MOS就會開始導通,如果在D極和S極之間加上一定的
我們知道,三極管是利用Ib的電流去控制電流Ic的,所以說三極管是電流控制電流的器件。

而MOS管是利用Ugs的電壓去控制電流Id的,所以說MOS管是電壓控制電流的器件。
對于N溝道增強型的MOS管,當Ugs>Ugs(th)時,MOS就會開始導通,如果在D極和S極之間加上一定的電壓,就會有電流Id產生。
在一定的Uds下,D極電流Id的大小是與G極電壓Ugs有關的。

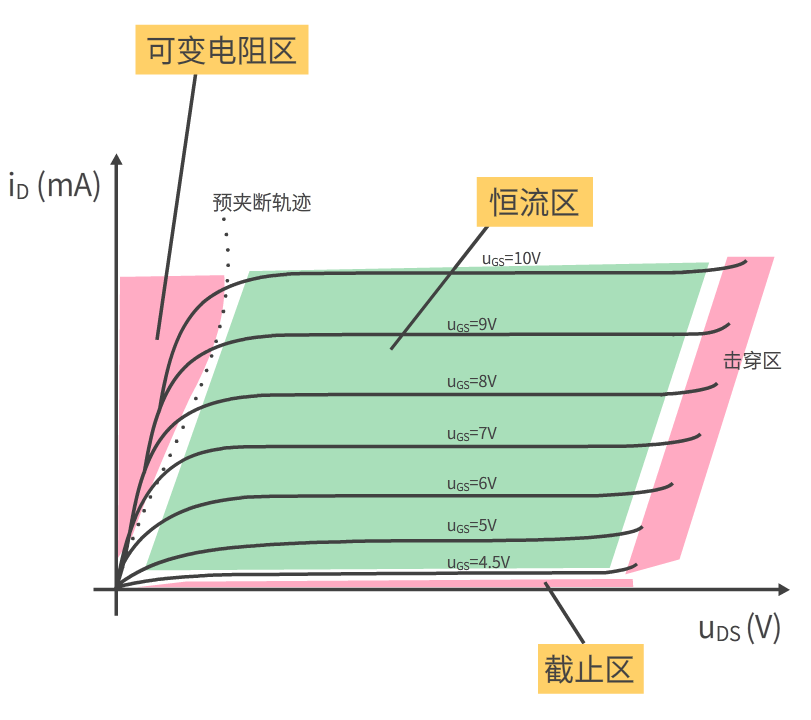

我們先來看一下MOS管的輸出特性曲線,MOS管的輸出特性可以分為三個區:截止區、恒流區、可變電阻區。

截止區 :當滿足Ugs<Ugs(th),MOS管進入截止區。
截止區在輸出特性最下面靠近橫坐標的部分,表示MOS管不能導電,處在截止?fàn)顟B(tài)。截止區也叫夾斷區,在該區時溝道全部夾斷,電流Id為0,管子不工作。
恒流區 :當滿足Ugs≥Ugs(th),且Uds≥Ugs-Ugs(th),MOS管進入恒流區。
恒流區在輸出特性曲線中間的位置, 電流Id基本不隨Uds變化,Id的大小主要決定于電壓Ugs ,所以叫做恒流區,也叫飽和區,當MOS用來做放大電路時就是工作在恒流區(飽和區)。
注:MOS管輸出特性的恒流區(飽和區),相當于三極管的放大區。
可變電阻區 :當滿足Ugs>Ugs(th),且Uds<Ugs-Ugs(th),MOS管進入可變電阻區。
可變電阻區在輸出特性的最左邊, Id隨著Uds的增加而上升,兩者基本上是線性關系 ,所以可以看作是一個線性電阻,當Ugs不同電阻的阻值就會不同,所以在該區MOS管相當就是一個由Ugs控制的可變電阻。
擊穿區在輸出特性左邊區域,隨著Uds增大,PN結承受太大的反向電壓而被擊穿,工作時應該避免讓管子工作在該區域。

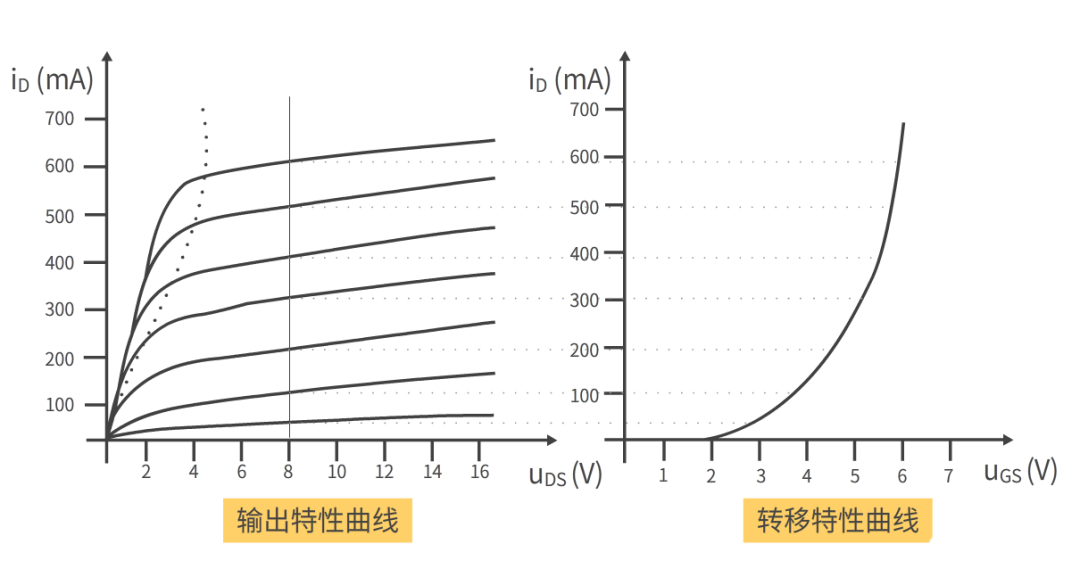

根據MOS管的輸出特性曲線,比如下圖是取Uds=10V的點,然后用作圖的方法,可取得到相應的 轉移特性曲線 。

轉移特性是表示Uds不變時,Id與Ugs之間的關系。
在上圖的轉移特性曲線上,我們可以看到當Ugs大于4V時,Id大幅度增加,而當Ugs到達5V以上時,Id基本沒有什么大變化了。
