通常，早期項目的成功在工程專業學生的電子領域中起著至關重要的作用。許多學生由于第一次嘗試失敗而放棄了電子產品。在幾次失敗之后，學生一直誤以為今天運行的這些項目明天可能無法運行。因此，我們建議初學者從以下項目開始，這些項目將在您第一次嘗試時提供輸出，并為您自己的工作提供動力。在繼續之前，您應該了解面包板的工作原理和用法。本文為面向工程專業的學生的初學者和小型項目提供了十大簡單的電子電路，以下電路分為基本和小類。

面向初學者的十大簡單電子電路

下面討論的十大簡單電子電路列表對于初學者在練習時非常有幫助，這些電路的設計有助于處理復雜的電路。

簡單電子電路

直流照明電路

直流電源用于具有兩個端子即陽極和陰極的小型LED。陽極為+ ve，陰極為-ve。這里，燈用作負載，其具有兩個端子，例如正極和負極。燈的+ ve端子連接到電池的陽極端子，而電池的–ve端子連接到電池的–ve端子。電線之間連接有一個開關，用于向LED燈泡提供直流電。

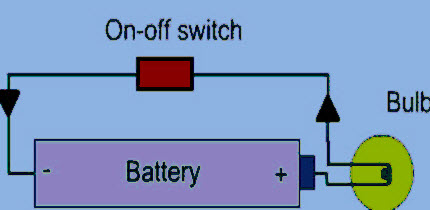

直流照明電路

雨警

以下的雨水回路用于在下雨時發出警報。該電路用于家庭中，以保護他們大部分時間在工作時洗衣服和其他容易受雨淋的物品。構建此電路所需的組件是探針。10K和330K電阻，BC548和BC 558晶體管，3V電池，01mf電容器和揚聲器。

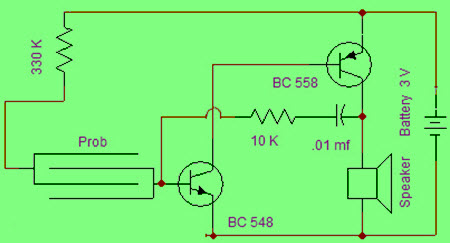

雨警

每當雨水與上述電路中的探頭接觸時，電流就會流過該電路以使Q1（NPN）晶體管有效，并且Q1晶體管也使Q2晶體管（PNP）變為活動狀態。因此，Q2晶體管導通，然后流過揚聲器的電流產生蜂鳴聲。直到探頭與水接觸，此過程才會一次又一次地重復。上述電路中內置的振蕩電路可以改變音調的頻率，從而可以改變音調。

簡單的溫度監控器

當電池電壓降至9伏以下時，該電路使用LED指示。該電路非常適合監視12V小型電池的電量。這些電池用于防盜警報系統和便攜式設備。該電路的工作取決于T1晶體管基極的偏置。

簡單的溫度監控器

當電池電壓超過9伏時，基極-發射極端子上的電壓將相同。這樣可以使晶體管和LED保持關閉狀態。當電池電壓由于利用率而降至9V以下時，由于C1電容器已充滿電，T1晶體管的基極電壓下降，而其發射極電壓保持不變。在這一階段，T1晶體管的基極端變為+ ve并導通。C1電容器通過LED放電。

觸摸傳感器電路

觸摸傳感器電路由三個組件組成，例如電阻器，晶體管和發光二極管。此處，電阻和LED均與正電源串聯連接到晶體管的集電極端子。選擇一個電阻以將LED的電流設置為20mA左右。現在在兩個裸露的末端給出連接，一個連接到+ ve電源，另一個連接到晶體管的基極端子。現在，用手指觸摸這兩根線。用手指觸摸這些電線，然后LED點亮！

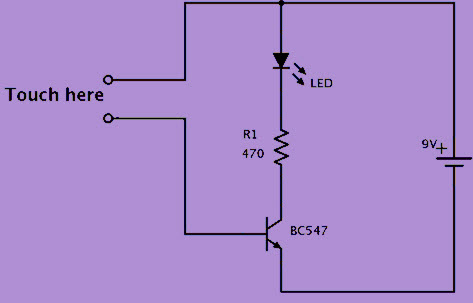

觸摸傳感器電路

萬用表電路

萬用表是必不可少的，簡單且基本的電路，用于測量電壓，電阻和電流。它還用于測量直流和交流參數。萬用表包括一個與電阻串聯的檢流計。可以通過將萬用表的探頭跨過電路來測量跨電路的電壓。萬用表主要用于電動機繞組的連續性。

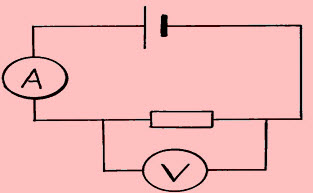

萬用表電路

LED閃光燈電路

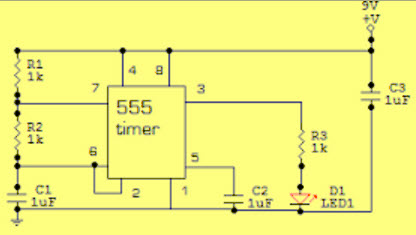

LED閃光燈的電路配置如下所示。以下電路由555定時器和集成電路等最受歡迎的組件之一構成。該電路會定期使LED的ON和OFF閃爍。

LED閃光燈電路

電容和兩個晶體管從電路中的左到右設置時間，這需要花費時間來打開或關閉LED。通過更改為電容器充電以激活計時器所需的時間。IC 555計時器用于確定LED保持開啟和關閉的時間。它內部包括一個困難的電路，但由于它被封裝在集成電路中。這兩個電容器位于計時器的右側，這是計時器正常工作所必需的。最后一部分是LED和電阻。電阻器用于限制LED上的電流，所以不會損壞。

隱形防盜報警器

隱形防盜報警器的電路裝有一個光電晶體管和一個IR LED。當紅外線路徑中沒有障礙物時，警報將不會產生蜂鳴聲。當有人越過紅外光束時，就會產生警報聲。如果將光電晶體管和紅外LED封裝在黑色管中并正確連接，則電路范圍為1米。

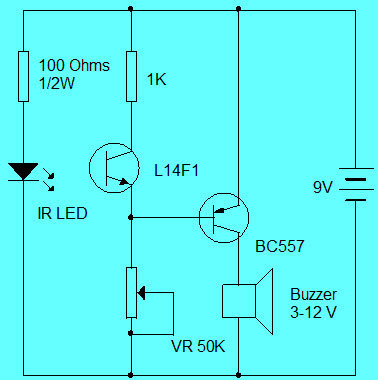

隱形防盜報警器

當紅外光束落在L14F1光電晶體管上時，它將使BC557（PNP）保持不導通，并且在這種情況下蜂鳴器將不會發出聲音。當紅外線束破裂時，光電晶體管將關閉，從而允許PNP晶體管工作并且蜂鳴器響起。將光電晶體管和紅外LED固定在正確的位置，使蜂鳴器靜音。調整可變電阻以設置PNP晶體管的偏置。在這里也可以使用其他類型的光電晶體管代替LI4F1，但L14F1更敏感。

LED電路

發光二極管是發光的小組件。使用LED有很多優點，因為它非常便宜，易于使用，并且通過其指示我們可以很容易地了解電路是否正常工作。

在正向偏置條件下，穿過結的空穴和電子來回移動。在此過程中，他們將合并或互相淘汰。一段時間后，如果電子從n型硅移動到p型硅，則該電子將與空穴結合并消失。它使一個完整的原子更穩定，因此它將以光子的形式產生少量能量。

在反向偏置條件下，正電源將帶走結中存在的所有電子。并且所有孔都將向負極端子抽出。因此，該結耗盡了電荷載流子，電流將不會流過它。

陽極是長針。這是您連接到最正電壓的引腳。陰極引腳應連接到最負電壓。必須正確連接它們，LED才能工作。

使用晶體管的簡單光敏節拍器

任何產生常規的，節制的滴答聲（節拍，點擊）的設備，我們都可以將其稱為節拍器（每分鐘可設置的節拍）。這里的滴答聲是指固定的，規則的聽覺脈搏。在某些節拍器中還包括諸如擺擺的同步視覺運動。

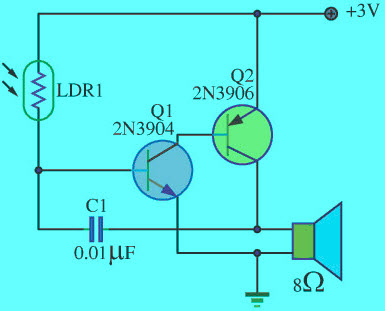

使用晶體管的簡單光敏節拍器

這是使用晶體管的簡單光敏節拍器電路。該電路中使用了兩種晶體管，即編號為2N3904和2N3906的晶體管構成了原點頻率電路。揚聲器中的聲音會隨著聲音的頻率而增加和降低。在該電路中使用了LDR。LDR表示光敏電阻，也可以稱為光敏電阻或光電池。LDR是一個光控可變電阻器。

如果入射光強度增加，則LDR的電阻將降低。這種現象稱為光電導性。當前導閃光燈到達暗室中靠近LDR的位置時，它會接收到光線，然后LDR的電阻會下降。那會增強或影響原點的頻率，即聲音頻率電路。木材不斷地通過電路中的頻率變化來撫摸音樂。只需查看上述電路即可了解其他詳細信息。

使用UPC1651的FM發射器

使用UPC1651 的FM發射器電路如下所示。該電路由UPC1651 IC構建。該芯片是寬帶硅放大器，具有頻率響應（1200MHz）和功率增益（19dB）。

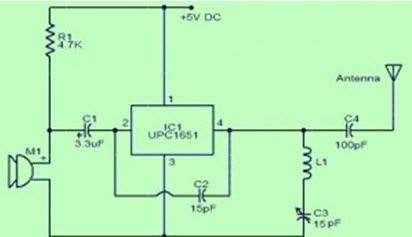

使用UPC1651的FM發射器

該芯片可以在5伏直流電下工作。從麥克風接收到的音頻信號通過電容器'C1'饋送到芯片的i / p引腳2。在此，下面的電路電容器用作噪聲濾波器。

調制的FM信號將在IC的引腳4（輸出引腳）上提供。在這里，“ C3”電容器和“ L1”電感器形成了構建振蕩所需的LC電路。可以通過調節電容器“ C3”來更改發射器頻率。

對于那些對設計其簡單電子電路感興趣的初學者而言，這一切都是關于排名前10的簡單電子電路。我們希望這些類型的電路對初學者和工程專業的學生都有幫助。
