壹芯微作為國內專業生產二三極管的生產廠家,生產技術已經是非常的成熟,進口的測試儀器,可以很好的幫組到客戶朋友穩定好品質,也有專業的工程師在把控穩定質量,協助客戶朋友解決一直客戶自身解決不了的問題,每天會分享一些知識或者客戶的一些問題,今天我們分享的是,常用場效應管參數與電壓-參數表圖,請看下方

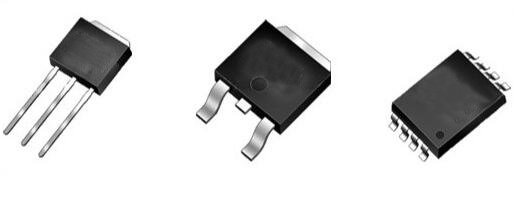

場效應管參數

型號              封裝    材料       用途       參數

7N60H TO-263 NMOS 開關電源 7A/600V

7N65H TO-263 NMOS 開關電源 7A/650V

840S TO-263 NMOS 安定器    8A/500V

4N60H TO-262 NMOS 充電器   4A/600V

13N50H TO-263 NMOS 開關電源 13A/500V

24N50H TO-3P NMOS 逆變器 20A/500V

3510A  TO-263  NMOS 安定器  75A/100V

28N50H TO-3P NMOS 開關電源 28A/500V

75NF75  TO-263  NMOS  電動車  80A/80V

100N03A  TO-263  NMOS  保護器 90A/30V

2803A  TO-263  NMOS  保護器  150A/30V

1N60H  TO-251  NMOS  開關電源  1A/600V

1N65H  TO-251  NMOS  開關電源  1A/650V

20N50H TO-220F NMOS 逆變器 20A/500V

2N60H  TO-251  NMOS  開關電源  2A/600V

2N65H  TO-251  NMOS  開關電源  2A/650V

40N20A TO-3P NMOS 逆變器 40A/200V

2806A TO-3P NMOS 逆變器 160A/60V

4N60H  TO-251  NMOS  開關電源  4A/600V

4N65H  TO-251  NMOS  開關電源  4A/650V

9N90H TO-220F NMOS 安定器 9A/900V

6110A  TO-251  NMOS 開關電源   12A/100V

50N06 TO-220F NMOS 逆變器 50A/60V

1N60H  TO-252  NMOS  開關電源 1A/600V

5N50H  TO-252 NMOS 安定器 5A/500V

830S TO-252 NMOS 安定器 5A/550V

2N60H TO-250 NMOS 開關電源 2A/600V

2N65H TO-250 NMOS 開關電源 5A/650V

840S TO-252 NMOS 安定器 8A/500V

4N60H TO-252 NMOS 開關電源 4A/600V

10N60H TO-220F NMOS 逆變器 9.5A/600V

10N80H TO-220F NMOS 逆變器 10A/800V

35P10A TO-252 PMOS 報警器 -35A/-100V

KND4360A TO-252 NMOS 開關電源 4A/650V

4750S TO-252 NMOS 安定器 9A/500V

50N03A TO-252 NMOS 保護器 50A/30V

50N06B TO-252 NMOS 安定器 50A/60V

20N40H TO-3P NMOS 逆變器 20A/400V

20N50H TO-3P NMOS 開關電源 20A/500V

3510A TO-252 NMOS 安定器 65A/100V

23P10A TO-252 PMOS 報警器 -23A/-100V

9N90H TO-247 NMOS 逆變器 9A/900V

16N50H TO-247 NMOS 逆變器 16A/500V

2N60H TO-220F NMOS 開關電源 2A/600V

3N80H TO-220F NMOD 開關電源 3A/800V

18N52H TO-247 NMOS 逆變器 18A/500V

20N50H TO-247 NMOS 逆變器 20A/500V

24N50H TO-247 NMOS 逆變器 24A/500V

28N50H TO-247 NMOS  逆變器 28A/500V

4N60H TO-220F NMOS 逆變器 4A/600V

4N65E TO-220F NMOS  開關電源 4.5A/600V

7N60U TO-220F NMOS  逆變器 7A/600V

18N20A TO-220F NMOS 開關電源 18A/200V

990H TO-3P NMOS 逆變器 9A/900V

10N80H TO-3P NMOS 逆變器 10A/800V

16N50H TO-3P NMOS 開關電源 16A/500V

18N50H TO-3P NMOA 逆變器 18A/500V

場效應管主要參數

Idss — 飽和漏源電流.是指結型或耗盡型絕緣柵場效應管中,柵極電壓

UGS=0時的漏源電流.

Up — 夾斷電壓.是指結型或耗盡型絕緣柵場效應管中,使漏源間剛截止時的柵極電壓.

Ut — 開啟電壓.是指加強型絕緣柵場效管中,使漏源間剛導通時的柵極電壓.

gM — 跨導.是表示柵源電壓UGS — 對漏極電流ID的控制才能,即漏極電流ID變化量與柵源電壓UGS變化量的比值.

gM是權衡場效應管放大才能的重要參數.

BVDS — 漏源擊穿電壓.是指柵源電壓UGS一定時,場效應管正常工作所能接受的最大漏源電壓.這是一項極限參數,加在場效應管上的工作電壓必需小于BVDS.

PDSM — 最大耗散功率,也是一項極限參數,是指場效應管性能不變壞時所允許的最大漏源耗散功率.

運用時,場效應管實踐功耗應小于PDSM并留有一定余量.

IDSM — 最大漏源電流.是一項極限參數,是指場效應管正常工作時,漏源間所允許經過的最大電流.場效應管的工作電流不應超越

IDSMCds---漏-源電容

Cdu---漏-襯底電容

Cgd---柵-漏電容

Cgs---漏-源電容

Ciss---柵短路共源輸入電容

Coss---柵短路共源輸出電容

Crss---柵短路共源反向傳輸電容

D---占空比（占空系數，外電路參數）

di/dt---電流上升率（外電路參數）

dv/dt---電壓上升率（外電路參數）

ID---漏極電流（直流）

IDM---漏極脈沖電流

ID(on)---通態漏極電流

IDQ---靜態漏極電流（射頻功率管）

IDS---漏源電流

IDSM---最大漏源電流

IDSS---柵-源短路時，漏極電流

IDS(sat)---溝道飽和電流（漏源飽和電流）

IG---柵極電流（直流）

IGF---正向柵電流

IGR---反向柵電流

IGDO---源極開路時，截止柵電流

IGSO---漏極開路時，截止柵電流

IGM---柵極脈沖電流

IGP---柵極峰值電流

IF---二極管正向電流

IGSS---漏極短路時截止柵電流

IDSS1---對管第一管漏源飽和電流IDSS2---對管第二管漏源飽和電流

Iu---襯底電流

Ipr---電流脈沖峰值（外電路參數）

gfs---正向跨導

Gp---功率增益

Gps---共源極中和高頻功率增益

GpG---共柵極中和高頻功率增益

GPD---共漏極中和高頻功率增益

ggd---柵漏電導

gds---漏源電導

K---失調電壓溫度系數

Ku---傳輸系數L---負載電感（外電路參數）

LD---漏極電感

Ls---源極電感

rDS---漏源電阻

rDS(on)---漏源通態電阻

rDS(of)---漏源斷態電阻

rGD---柵漏電阻

rGS---柵源電阻

Rg---柵極外接電阻（外電路參數）

RL---負載電阻（外電路參數）

R(th)jc---結殼熱阻

R(th)ja---結環熱阻

PD---漏極耗散功率PDM---漏極最大允許耗散功率

PIN--輸入功率

POUT---輸出功率

PPK---脈沖功率峰值（外電路參數）

to(on)---開通延遲時間

td(off)---關斷延遲時間

ti---上升時間

ton---開通時間

toff---關斷時間

tf---降落時間

trr---反向恢復時間

Tj---結溫

Tjm---最大允許結溫

Ta---環境溫度

Tc---管殼溫度

Tstg---貯成溫度

VDS---漏源電壓（直流）

VGS---柵源電壓（直流）

VGSF--正向柵源電壓（直流）

VGSR---反向柵源電壓（直流）

VDD---漏極（直流）電源電壓（外電路參數）

VGG---柵極（直流）電源電壓（外電路參數）

Vss---源極（直流）電源電壓（外電路參數）

VGS(th)---開啟電壓或閥電壓V（BR）

DSS---漏源擊穿電壓V（BR）

GSS---漏源短路時柵源擊穿電壓VDS(on)---漏源通態電壓

VDS(sat)---漏源飽和電壓

VGD---柵漏電壓（直流）

Vsu---源襯底電壓（直流）

VDu---漏襯底電壓（直流）

VGu---柵襯底電壓（直流）

Zo---驅動源內阻

η---漏極效率（射頻功率管）

Vn---噪聲電壓

aID---漏極電流溫度系數

ards---漏源電阻溫度系數
