一、8550三極管

8550三極管是一種PNP型硅三極管，是一種較為常見也常用的三極管之一。它具有低電壓、大電流等特點，廣泛應用于開關電路、射頻放大電路、功率放大電路、推挽功放電路等。

1、主要參數

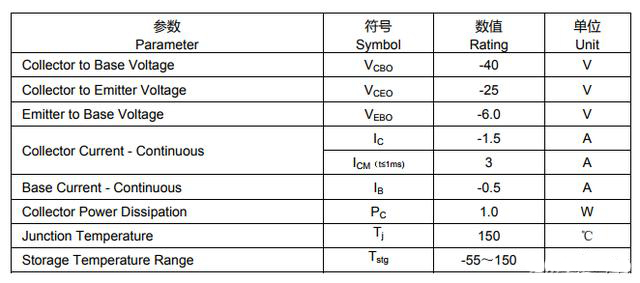

如下表示常見的8550基本參數，這里集電極-基極電壓Vcbo為-40V，集電極電流IC達到-1.5A，耗散功率1W，當然8050有很多型號、有很多檔位代碼，例如有按B、C、D以及L 、H等，型號的不同代表某些參數有所差別。

2、封裝類型

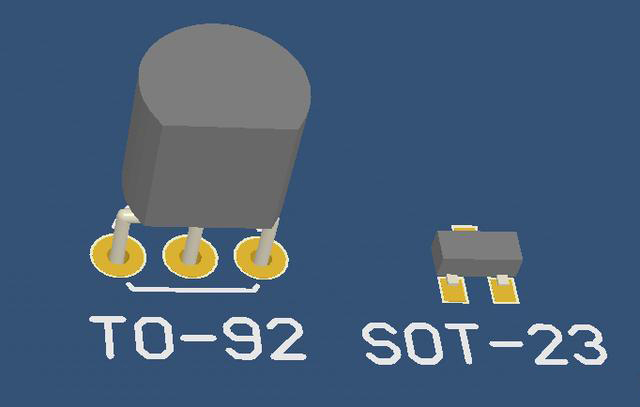

每個公司生產的三極管腳位不一定一致，但是封裝類型一般一樣，常見的封裝有TO-92封裝和SOT-23封裝，如下圖

二、8050三極管

作為與8550互補的三極管，除了PN結類型不一樣之外，其他參數基本上與8550一樣，8050也經常出現于各種放大電路以及開關電路，它是一款小功率NPN型硅管，在各種電路設計當中，與三極管9013一樣經常被設計者使用，特別是作為開關電路，如下圖。

1、8050主要參數

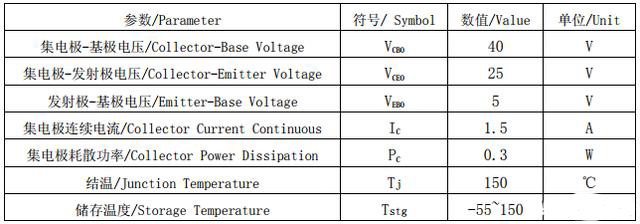

如下圖為SS8050部分極限參數，這里集電極-基極Vcbo電壓最大為40V，集電極電流為Ic為1.5A，耗散功率為0.3W，8050也分很多檔位的三極管，每個檔某些參數不盡相同，在設計電路時候需要注意詳細的型號。

值得注意的是：一般地，在三極管型號前面如果加SS，那么這個三極管多半是原裝進口的，而只帶有一個S，那么多半是國產的。例如SS8550是進口的，而S8550是國產的。
