大功率TVS管以及小功率TVS管區分選擇

瞬態抑制二極管TVS是普遍使用的一種新型高效電路保護器件，它具有極快的響應時間(亞納秒級)和相當高的浪涌吸收能力。當它的兩端經受瞬間的高能量沖擊時，TVS二極管能以極高的速度把兩端間的阻抗值由高阻抗變為低阻抗，以吸收一個瞬間大電流，從而把它的兩端電壓箝制在一個預定的數值上，從而保護后面的電路元件不受瞬態高壓尖峰脈沖的沖擊。正因為如此，TVS二極管可用于保護設備或電路免受靜電、電感性負載切換時產生的瞬變電壓，以及感應雷所產生的過電壓。

TVS二極管根據環境需要，大功率TVS管和小功率TVS管可以這樣區分選擇：

1.結電容：小功率TVS管結電容可做到0.3pF以下；大功率TVS管寄結電容高達上百pF。

2.功率大小：小功率TVS管性能測試用8/20us波形；大功率TVS管性能測試用10/700us波形，大功率TVS管的功率幾乎是小功率 TVS管的7~10倍。

3.響應速度：小功率TVS管一般會號稱為ps級，而大功率TVS管一般為<1ns或5ns。

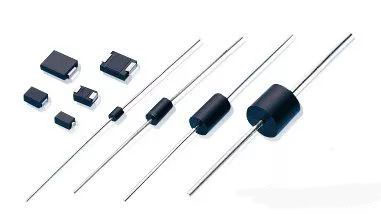

4.封裝大小：小功率TVS管一般采用SOD和DFN封裝，尺寸小。大功率TVS管一般會采用SMA、SMB、SMC等封裝，尺寸大。

5.工作原理：兩者工作原理幾乎一樣，均是齊納二極管原理；兩者PN結不一樣，大功率TVS管有很大的散熱片。
