大規模集成電路的定義與分類介紹

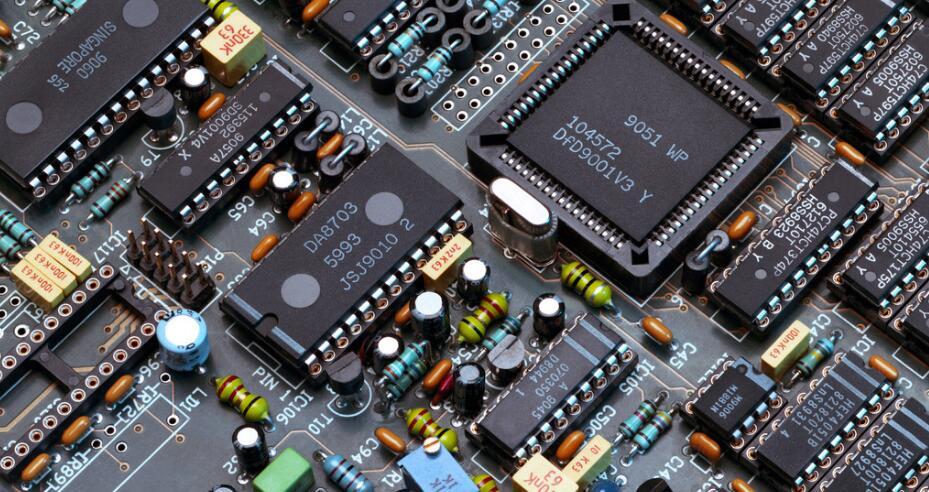

大規模集成電路

大規模集成電路：LSI （Large Scale Integration ），通常指含邏輯門數為100門~9999門（或含元件數1000個~99999個），在一個芯片上集合有1000個以上電子元件的集成電路。集成電路（integrated circuit，港臺稱之為積體電路）是一種微型電子器件或部件。采用一定的工藝，把一個電路中所需的晶體管、二極管、電阻、電容和電感等元件及布線互連一起，制作在一小塊或幾小塊半導體晶片或介質基片上，然后封裝在一個管殼內，成為具有所需電路功能的微型結構；其中所有元件在結構上已組成一個整體?？捎米帜?ldquo;IC”（也有用文字符號“N”等）表示。

大規模集成電路分類

按功能結構分類

集成電路按其功能、結構的不同，可以分為模擬集成電路、數字集成電路和數/?；旌霞呻娐啡箢?。

模擬集成電路又稱線性電路，用來產生、放大和處理各種模擬信號（指幅度隨時間邊疆變化的信號。例如半導體收音機的音頻信號、錄放機的磁帶信號等），其輸入信號和輸出信號成比例關系。而數字集成電路用來產生、放大和處理各種數字信號（指在時間上和幅度上離散取值的信號。例如VCD、DVD重放的音頻信號和視頻信號）。

按制作工藝分類

集成電路按制作工藝可分為半導體集成電路和膜集成電路。

膜集成電路又分類厚膜集成電路和薄膜集成電路。

按集成度高低分類

集成電路按集成度高低的不同可分為小規模集成電路、中規模集成電路、大規模集成電路、超大規模集成電路、特大規模集成電路和巨大規模集成電路。

按導電類型不同分類

集成電路按導電類型可分為雙極型集成電路和單極型集成電路，他們都是數字集成電路。

雙極型集成電路的制作工藝復雜，功耗較大，代表集成電路有TTL、ECL、HTL、LST-TL、STTL等類型。單極型集成電路的制作工藝簡單，功耗也較低，易于制成大規模集成電路，代表集成電路有CMOS、NMOS、PMOS等類型。

按用途分類

集成電路按用途可以分為電視機用集成電路、音響用集成電路、影碟機用集成電路、錄像機用集成電路、電腦（微機）用集成電路、電子琴用集成電路、通信用集成電路、照相機用集成電路、遙控集成電路、語言集成電路、報警器用集成電路及各種專用集成電路。

1.電視機用集成電路包括行、場掃描集成電路、中放集成電路、伴音集成電路、彩色解碼集成電路、AV/TV轉換集成電路、開關電源集成電路、遙控集成電路、麗音解碼集成電路、畫中畫處理集成電路、微處理器（CPU）集成電路、存儲器集成電路等。

2.音響用集成電路包括AM/FM高中頻電路、立體聲解碼電路、音頻前置放大電路、音頻運算放大集成電路、音頻功率放大集成電路、環繞聲處理集成電路、電平驅動集成電路，電子音量控制集成電路、延時混響集成電路、電子開關集成電路等。

3.影碟機用集成電路有系統控制集成電路、視頻編碼集成電路、MPEG解碼集成電路、音頻

信號處理集成電路、音響效果集成電路、RF信號處理集成電路、數字信號處理集成電路、伺服集成電路、電動機驅動集成電路等。

4.錄像機用集成電路有系統控制集成電路、伺服集成電路、驅動集成電路、音頻處理集成電路、視頻處理集成電路。

按應用領域分

集成電路按應用領域可分為標準通用集成電路和專用集成電路。

按外形分

集成電路按外形可分為圓形（金屬外殼晶體管封裝型，一般適合用于大功率）、扁平型（穩定性好，體積?。┖碗p列直插型。
