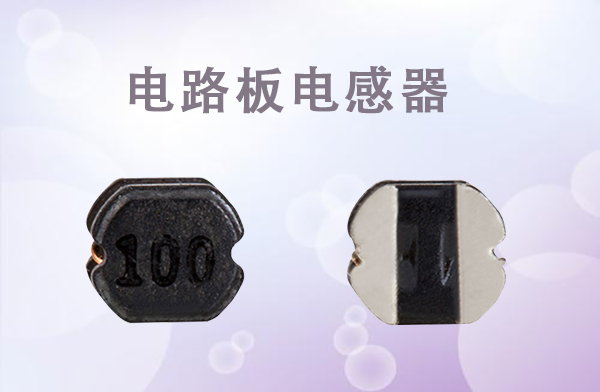

電路板電感器-在電路板上起到的作用是什么

電路板電感器在電路板上，必不可少，那么究竟起什么作用呢？電感和電阻、電容作為控制電路三大電子元器件，電感的特性與電容的特性是相反的。電感是通直流、阻交流，在一定的頻率區域內，頻率越高，電感的輸出阻抗越大，而電容是通交流隔直流。電感一般是和電容組合一起工作，組合成LC濾波器、LC振蕩器等。此外，利用電感的特性，還能夠生產扼流圈、繼電器、整流器等。

關于電路板電感器，有兩個特性，自感和互感。

自感的現象：

當線圈中有電流流過時，線圈的周邊會造成磁場。當線圈中電流發生變化時，其周邊的磁場也造成相對的轉變，此轉變的磁場可使線圈本身造成感應電流，也就是常說的電生磁——磁生電效應；

互感的現象：

當2個電感互相靠近時，2個電感的磁場將會相互影響，直接的體現是，2個電感的電感量上升，這類危害是互感。互感的程度和電感自感與2個電感耦合的水平有關，運用此基本原理做成的元器件稱為電壓互感器。有一類電感為了避免自感的危害，將電感外層做屏蔽設計，如屏蔽插件工字電感，屏蔽貼片電感，外層是磁屏蔽的外殼，外殼抑制了磁場間相互干擾。

電路板電感器按電感器的功效與作用可劃分為調壓電感器，振蕩線圈，濾波器，校正電感器，補償電感器，偏移線圈，阻流電感器等等。

1、振蕩 電感器 又分振蕩 線圈 ，效正 線圈 。

2、偏移電感器分成偏移線圈和場偏移線圈。

3、阻流電感器(也稱阻流圈)分成高頻率阻流圈，高頻阻流圈，電子鎮流器用阻流圈，電視行頻阻流圈和電視場頻阻流圈等。

4、電感器電感器分成開關電源(直流)電感器電感器和高頻率電感器電感器等
