電路設計中二極管類型與型號的選擇

在選擇二極管時需要考慮的參數：頻率，正向壓降，正向電流和反向耐壓。

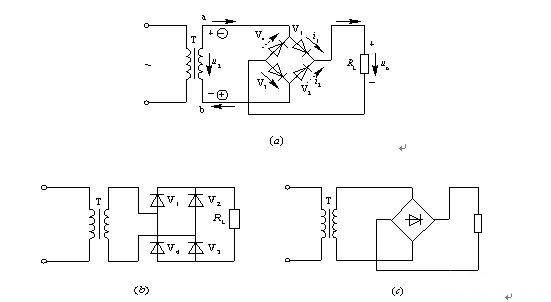

二極管的種類也很多，常用類型有整流二極管，穩壓二極管，檢波二極管等等。具體選用什么類型二極管一定是根據電路需要進行選擇，比如對一個電源電路中的整流二極管而言，就要根據整流電流的大小和整流電壓的高低來選二極管。比如整流的最大電流是1A，整流的最高電壓是20V，那么所需選用的二極管的整流電流必須要大于1A，其耐壓壓必須大于20V，同時要根據所配的保險絲的電流，比如為1.5A，那么二極管的整流電流要必須大于1.5A，否則在后續電路出現過載的時候，保險絲沒有燒掉，二極管已經被燒壞了。根據電路上所需的參數，再到二極管的手冊上去查找適應的二極管就好了

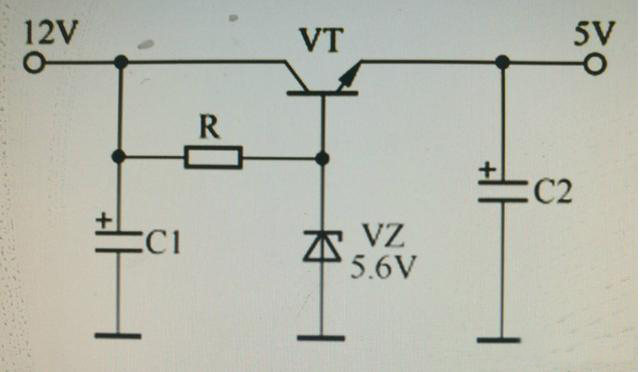

對于穩壓二極管來說，同樣也是根據電路需要的穩壓值以及流過穩壓管所設計的電流，在穩壓管的手冊上查找相應基本相同的穩壓二極管。

在選用開關二極管的時候，開關的時間很重要，這主要由反向恢復時間這個參數來決定的。選用的時候，要注意此參數的對比值，選用更符合使用要求的開關二極管。

體積和封裝也要仔細考慮的，二極管的外形和大小及封裝形式多種多樣，二極管的外形有圓形的和方形的以及片狀的，大小有小型的和超小型的以及大中型的；封裝的形式有全塑封裝和金屬外殼封裝等。在選用的時候，可以根據性能要求和使用條件（包括整機的尺寸）來選用符合條件的二極管。

電路中所有元器件的參數，都是根據設計后所確定的數值來進行配置，不是隨便地找一個元器件就能達到電路功能的。
