電路中為什么同時出現DVDD-DVSS、AVDD、AVSS多個電源

從事電路系統開發時，特別是使用模數混合集成電路SOC芯片的便攜式消費電子產品中，有時候會出現幾個電源，例如DVDD、DVSS、AVDD、AVSS等，很容易混淆。

這些電源參數多出現在交流、直流、電池混合供電的應用，如采用MCU芯片的消費電子產品，帶有LCD顯示屏和LED二極管指示的裝置等。

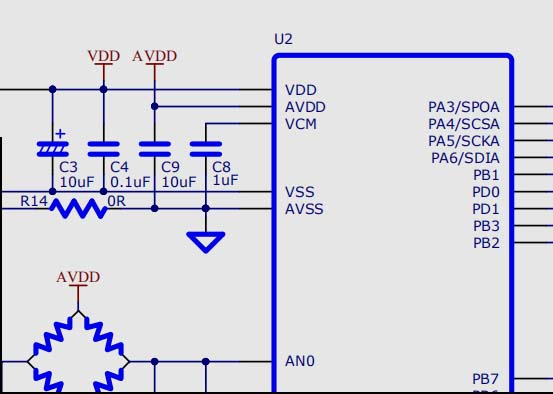

采用多電源為混合芯片供電的典型電路

首先，要看前綴是A，還是D。A表示模擬，D代表數字。

其次，有時還有以P開頭的電源，這代表大電流；以C開頭的電源，代表內核；

第三,前綴后面的部分，一般與普通電路一樣。

以下是常用電源引腳的簡單介紹。

例如：

DVDD：Digital VDD，電路中數字部分的電源。

DVSS：Digital VSS，電路中數字部分的地。

AVDD：Analog VDD，電路中模擬部分的正電源，代表從芯片向外供電的。

AVSS：Analog VSS，電路中模擬部分的地。

PVDD：Power VDD，大電流部分電路的電源。

PVSS：Power VSS，大電流部分電路的地。

CVDD：是內核電壓。

除了芯片引腳，VPP、VDD、VCC也常出現在電路中。

其中：

VPP：是峰峰值電壓，即正（余）弦曲線中最大值和最小值的差，也就是電壓的最大值的2倍。

VDD：器件內部的工作電壓（接電源）。

VCC：電路的供電電壓（對于數字電路來說）。

這里，VDD是芯片的工作電壓（通常Vcc>Vdd），VSS是接地點。而VCC與VDD的區別在于，前者是供電電壓，后者是工作電壓，通常VCC>VDD。

隨著物聯網技術的發展，智能終端產品將越來越廣泛，多種供電方式是低功耗終端產品的便利性之一，這對MCU、ADC芯片、LED二極管、LCD/LED驅動器的需求將增加，也是新一代低功耗產品的設計挑戰之一。
